Jak podłączyć inteligentne przekaźniki do istniejących włączników oświetlenia

Dlaczego łączyć inteligentne przekaźniki z istniejącymi włącznikami

Rozsądna alternatywa dla pełnego systemu smart home

Inteligentny przekaźnik do oświetlenia to sposób na modernizację instalacji krok po kroku, bez konieczności wymiany wszystkich opraw, włączników i przewodów. Zamiast inwestować od razu w kompletny system smart home, można dołożyć pojedyncze moduły przekaźnikowe tam, gdzie najbardziej przydaje się zdalne sterowanie światłem z aplikacji – salon, schody, oświetlenie zewnętrzne czy korytarze.

Przekaźnik WiFi w puszce lub w rozdzielnicy działa jak „mostek” między klasyczną elektryką a automatyką. Instalacja pozostaje w dużej mierze tradycyjna, a użytkownik zyskuje funkcje znane z droższych rozwiązań: sterowanie z telefonu, harmonogramy, integrację z asystentami głosowymi czy systemami typu Home Assistant.

Taki sposób modernizacji starej instalacji oświetleniowej jest szczególnie korzystny w mieszkaniach i domach, gdzie wymiana kabli i tynków byłaby kosztowna albo uciążliwa. Dodanie przekaźnika zwykle wymaga jedynie ingerencji w puszkę włącznika lub puszkę rozgałęźną, bez kucia całych ścian.

Zachowanie klasycznych włączników i nawyków domowników

Podłączenie przekaźnika pod włącznik pozwala zachować dotychczasowe przyzwyczajenia. Łącznik na ścianie nadal działa tak jak zwykle – jedno kliknięcie i światło się włącza lub wyłącza. Równolegle uzyskuje się dostęp do sterowania światłem z aplikacji, scen świetlnych i automatyzacji.

Dla wielu domowników klasyczny włącznik jest kluczowy. Goście nie muszą znać aplikacji ani systemu smart home, dzieci nie muszą mieć telefonu, a w razie problemów z siecią Wi-Fi oświetlenie wciąż działa lokalnie. Przekaźnik staje się dodatkiem, a nie jedynym sposobem sterowania.

Z technicznego punktu widzenia włącznik pełni funkcję lokalnego sterowania wejściem przekaźnika. Może pracować jako:

• łącznik bistabilny (standardowy „klawisz”, który zostaje w pozycji załączenia/wyłączenia),
• przycisk monostabilny (dzwonkowy, wraca sprężyną),
• część układu łącznika schodowego lub krzyżowego.

Dobór trybu pracy w aplikacji przekaźnika (bistabilny/monostabilny) pozwala dopasować elektronikę do istniejących łączników bez konieczności ich wymiany, choć w pewnych konfiguracjach wymiana na przyciski monostabilne znacznie ułatwia okablowanie.

Typowe cele użytkownika: komfort, oszczędność, poczucie bezpieczeństwa

Najczęściej inteligentny przekaźnik montuje się, aby:

• zwiększyć komfort – wygodne wyłączanie światła w całym domu jednym przyciskiem lub komendą głosową, sterowanie z kanapy, automatyczne gaszenie światła po wyjściu z pokoju,
• oszczędzać energię – sceny świetlne dostosowane do pory dnia, automatyczne przygaszanie lub wyłączanie nieużywanych obwodów, lepsze wykorzystanie LED w niższym poziomie jasności (gdy stosuje się przekaźnik ze ściemnianiem),
• symulować obecność – losowe lub zaplanowane włączanie i wyłączanie oświetlenia podczas wyjazdu, co utrudnia rozpoznanie, że dom jest pusty,
• poprawić bezpieczeństwo użytkowe – oświetlenie korytarza czy schodów załączane automatycznie po zmroku lub po wykryciu ruchu przez czujnik.

Takie funkcje są w praktyce dostępne nawet przy zastosowaniu jednego lub kilku modułów przekaźnikowych, szczególnie jeśli system umożliwia tworzenie automatyzacji opartych na czasie, czujnikach lub lokalizacji użytkownika.

Kiedy inteligentny przekaźnik ma sens, a kiedy lepiej iść inną drogą

Inteligentny przekaźnik do oświetlenia jest dobrym wyborem, gdy:

• instalacja jest już gotowa i nie planuje się jej gruntownej przebudowy,
• chodzi o kilka kluczowych obwodów (salon, schody, ogród), a nie pełną automatykę budynku,
• istniejące oprawy oświetleniowe mają pozostać bez zmian (np. stylowe lampy, plafony, LED z zasilaczami),
• istotne jest zachowanie klasycznych łączników.

W innych sytuacjach lepszym rozwiązaniem może być:

• wymiana opraw na inteligentne (np. oprawy Zigbee lub Wi-Fi z wbudowaną elektroniką) – gdy i tak planuje się remont oświetlenia i wymianę lamp,
• wymiana łączników na inteligentne panele dotykowe lub moduły zintegrowane – w nowym budownictwie, gdzie łatwiej przewidzieć rozmieszczenie i funkcje,
• instalacja systemu magistralnego (np. KNX, Loxone) – w przypadku dużych domów i wymagających inwestorów, gdzie przekaźniki „retrofit” byłyby tylko półśrodkiem.

Co do zasady przekaźnik retrofittingowy jest kompromisem: ogranicza demolowanie ścian, ale ma pewne ograniczenia wynikające z istniejącego okablowania i miejsca w puszkach. Ocena tych ograniczeń jest kluczowa przed zakupem.

Podstawowe pojęcia – co to jest inteligentny przekaźnik i jak działa

Definicja inteligentnego przekaźnika w instalacjach oświetleniowych

Inteligentny przekaźnik do oświetlenia to mały moduł elektryczny, który włącza i wyłącza obwód światła, a jednocześnie komunikuje się z systemem sterującym (aplikacją, centralą, asystentem głosowym). Zwykle jest montowany w puszce podtynkowej za włącznikiem, czasem w puszce rozgałęźnej, a niekiedy w rozdzielnicy na szynie DIN.

Przekaźnik stanowi element pośredniczący między instalacją oświetleniową (przewody fazowe, neutralne, obciążenie) a systemem smart home. Z jednej strony podłączone jest zasilanie 230 V i przewód do lampy, z drugiej – moduł posiada elektronikę komunikacyjną (np. Wi-Fi, Zigbee). Dzięki temu jednym urządzeniem steruje się lokalnie i zdalnie.

W uproszczeniu:

• wejście zasilania (L, N) – zasila przekaźnik i tworzy źródło fazy dla obwodu,
• wyjście przekaźnika – przewód, którym faza trafia do oprawy oświetleniowej,
• wejścia sterujące – zaciski, do których podłącza się istniejący włącznik, przyciski lub inne sygnały sterujące.

Różnice między przekaźnikiem, inteligentnym włącznikiem a żarówką smart

W praktyce często myli się kilka typów urządzeń:

• inteligentny przekaźnik – „niewidoczny” moduł, montowany w puszce lub rozdzielnicy, współpracujący z klasycznym łącznikiem; może sterować dowolną lampą, pod warunkiem zachowania parametrów elektrycznych,

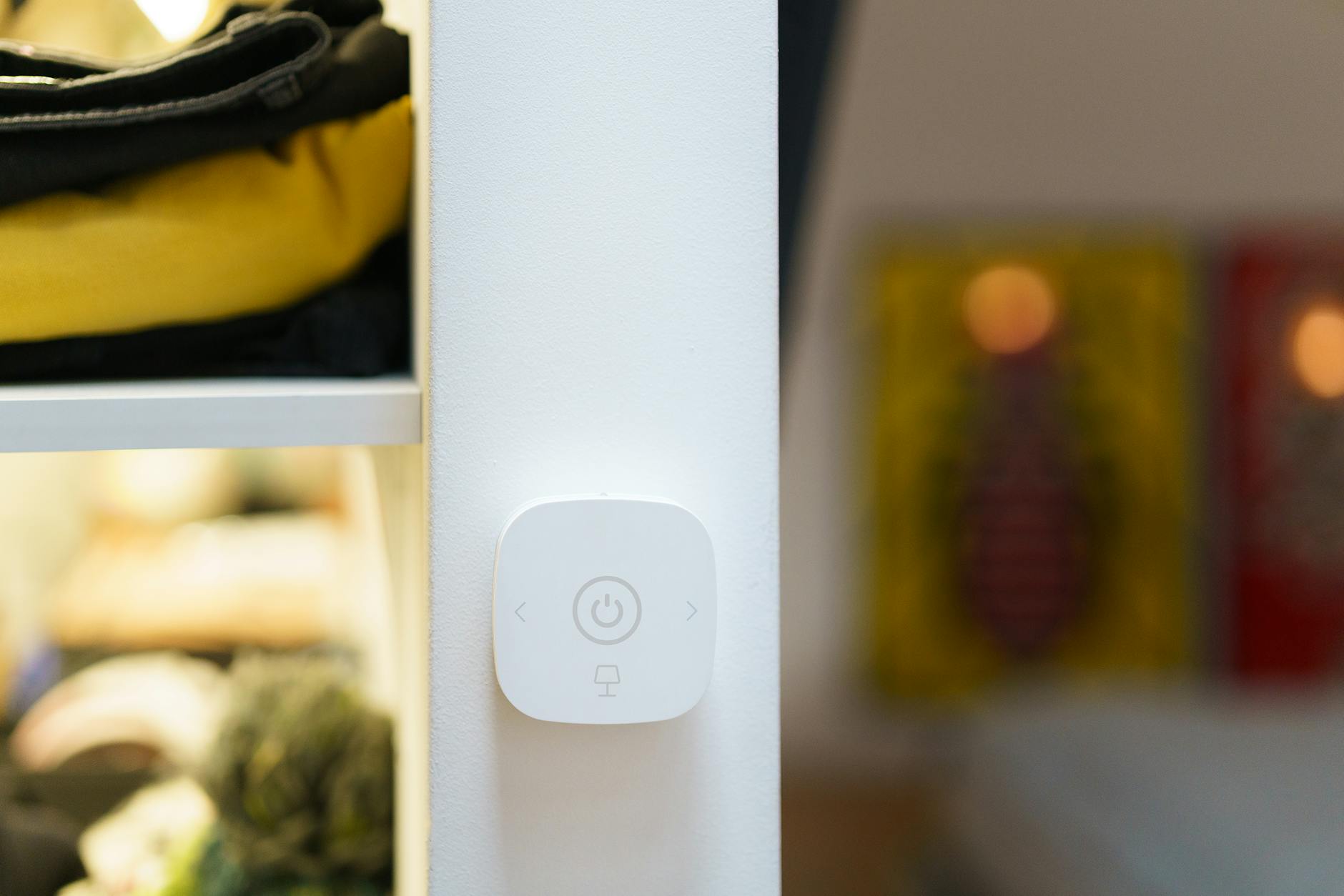

• inteligentny włącznik – całe urządzenie montowane zamiast klasycznego włącznika, zwykle z własnym frontem, elektroniką i przyciskami dotykowymi,
• inteligentna żarówka / oprawa – źródło światła z wbudowanym modułem komunikacyjnym, sterowane bezpośrednio z aplikacji lub centrali, bez dodatkowego przekaźnika.

Różnica praktyczna jest taka, że przekaźnik pozwala pozostawić istniejącą lampę i istniejący włącznik, a ingerencja ogranicza się do puszki. Żarówka smart wymaga pozostawienia zasilania w stanie załączonym (włącznik najlepiej zastąpić przyciskiem lub nie używać), a zmiany polegają na wymianie źródła światła. Inteligentny włącznik z kolei często wymaga zgodności puszek z danym systemem i zwykle zastępuje całą ramkę i klawisz.

Tryby sterowania: lokalne, z aplikacji i przez automatyzacje

Typowy inteligentny przekaźnik działa w trzech równoległych trybach:

• sterowanie lokalne – łącznik na ścianie podłączony do wejścia sterującego w przekaźniku, najczęściej jako wejście bistabilne (on/off) albo jako wejście impulsowe (przycisk chwilowy),
• sterowanie z aplikacji – załączanie, wyłączanie i często ściemnianie (jeżeli model to umożliwia) z poziomu telefonu, tabletu lub komputera,
• automatyzacje – akcje powiązane z harmonogramem, czujnikami ruchu, innymi modułami, lokalizacją GPS użytkownika lub warunkami pogodowymi.

Z perspektywy użytkownika przekaźnik powinien reagować spójnie: zmiana stanu z jednego źródła (np. aplikacja) powinna być widoczna w pozostałych (stan fizycznego łącznika, widok w aplikacji). Producenci różnie rozwiązują kwestię synchronizacji, co przy bardziej skomplikowanych układach (np. łącznik schodowy a przekaźnik) wymaga poprawnej konfiguracji trybu pracy wejść.

Rodzaje komunikacji: Wi-Fi, Zigbee, Z-Wave, Bluetooth

Wybór przekaźnika wiąże się z wyborem technologii komunikacji. Najpopularniejsze warianty:

Do prostych zastosowań domowych często wybiera się przekaźniki Wi-Fi, ze względu na brak konieczności dokupowania bramki. Gdy planowana jest szersza integracja z systemem smart home (Home Assistant, Domoticz, systemy komercyjne), Zigbee lub Z-Wave dają lepszą skalowalność i stabilność przy wielu modułach.

Ograniczenia przekaźników: obciążalność i rodzaj obciążenia

Każdy inteligentny przekaźnik ma określoną maksymalną moc i prąd znamionowy, zwykle podawane np. jako „10 A” lub „2300 W”. Nie oznacza to jednak, że można bezrefleksyjnie podłączać dowolne lampy do maksymalnej mocy. W przypadku oświetlenia LED oraz zasilaczy impulsowych (np. paski LED, downlighty) liczy się nie tylko moc, ale też charakter obciążenia.

Zasilacze i lampy LED potrafią generować prądy rozruchowe oraz zakłócenia, które dla przekaźników są bardziej obciążające niż klasyczne żarówki. Producenci często osobno podają maksymalną moc dla LED, niższą niż dla obciążeń rezystancyjnych (grzałki, żarówki żarnikowe). Przekroczenie tych parametrów może skutkować sklejaniem styków lub skróceniem żywotności modułu.

Do obwodów z wieloma lampami LED lub dużymi zasilaczami impulsowymi warto wybierać przekaźniki z odpowiednim zapasem mocy i dedykowanym oznaczeniem dla LED. W razie wątpliwości rozsądne jest skonsultowanie planu z elektrykiem lub producentem modułu.

Ocena istniejącej instalacji oświetleniowej – co trzeba sprawdzić przed zakupem

Gdzie doprowadzone jest zasilanie: do puszki włącznika czy do oprawy

Kluczowe jest rozpoznanie, w jakiej konfiguracji wykonano dany obwód oświetleniowy. W praktyce najpopularniejsze są dwa schematy:

• zasilanie w puszce włącznika – w puszce znajduje się faza zasilająca (L), przewód neutralny (N) oraz przewód wychodzący na lampę; to najwygodniejszy wariant dla montażu przekaźnika,
• zasilanie w oprawie – do włącznika idzie jedynie faza „przerywana”, bez przewodu neutralnego w puszce; w takim przypadku montaż przekaźnika za włącznikiem jest utrudniony lub niewykonalny dla większości modeli.

Rozpoznanie układu można przeprowadzić poprzez:

• ostrożne wyjęcie włącznika z puszki (po odłączeniu zasilania!),
• policzenie i identyfikację przewodów – ile żył dochodzi, jaki mają kolor, które są zmostkowane,
• w razie potrzeby – analizę połączeń w puszce rozgałęźnej lub przy oprawie.

W starszych instalacjach często spotyka się układ, w którym neutralny (N) nie jest wprowadzony do puszki włącznika. W nowych budynkach coraz częściej projektuje się doprowadzenie zarówno fazy, jak i neutrału do puszek, właśnie z myślą o późniejszej modernizacji smart.

Obecność przewodu neutralnego w puszce – wpływ na wybór przekaźnika

Przekaźniki dzielą się co do zasady na:

• z przewodem neutralnym (N) – wymagają pełnego zasilania L+N w puszce, zwykle stabilniejsze, lepiej współpracują z obciążeniami LED,

Układy bez przewodu neutralnego – możliwości i ograniczenia

W starszych instalacjach do puszki łącznika dochodzą często wyłącznie przewody fazowe: zasilanie oraz tzw. przewód powrotny do lampy. Brak neutralnego (N) oznacza, że większość standardowych przekaźników nie będzie miała zasilania. Producenci proponują dwa typowe obejścia:

• montaż przekaźnika przy oprawie lub w puszce rozgałęźnej – tam, gdzie występuje zarówno L, jak i N,
• użycie przekaźnika „bez N” – specjalne konstrukcje, które są zasilane w sposób pojemnościowy lub przez obciążenie.

Rozwiązanie z montażem przy oprawie jest zwykle stabilniejsze, jednak wymaga dostępu do miejsca podłączenia lampy lub puszki rozgałęźnej, co nie zawsze jest wygodne (np. sufit podwieszany, trudny dostęp nad oprawą). Przekaźniki „bez N” z kolei mają swoje ograniczenia – minimalne obciążenie, wymóg stosowania dodatkowego kondensatora/rezystora przy LED albo ryzyko świecenia lampy „żarzeniem” przy wyłączeniu.

Przed wyborem modelu deklarowanego jako „bez N” rozsądnie jest sprawdzić w instrukcji:

• minimalną moc obciążenia – przy bardzo małych mocach (pojedyncze LED-y) moduł może nie pracować prawidłowo,
• czy producent przewiduje montaż dodatkowego elementu (tzw. bypass, kompensator) przy lampie,
• czy układ może współpracować z łącznikami podświetlanymi – często powodują one nieprawidłową pracę przekaźnika.

Rodzaj łącznika: bistabilny, chwilowy, schodowy, krzyżowy

Kolejną kwestią jest typ istniejącego osprzętu na ścianie. W praktyce najczęściej spotyka się:

• łącznik jednobiegunowy (bistabilny) – klasyczny przełącznik on/off z jednym klawiszem,
• łącznik schodowy – stosowany parami do sterowania z dwóch miejsc,
• łącznik krzyżowy – używany między łącznikami schodowymi w sterowaniu z trzech i więcej punktów,
• przycisk chwilowy (dzwonkowy) – po puszczeniu wraca sprężyną do pozycji spoczynkowej.

Większość przekaźników umożliwia pracę zarówno z łącznikami bistabilnymi, jak i z przyciskami chwilowymi, ale tryb ten trzeba zazwyczaj skonfigurować (fizycznym przełącznikiem na obudowie lub w aplikacji). W instalacjach schodowych i krzyżowych często zaleca się przejście na przyciski chwilowe i potraktowanie samej logiki wielopunktowego sterowania jako zadania dla przekaźnika, a nie dla „układu kablowego”.

Jeżeli w puszce znajduje się rozbudowany układ schodowy lub krzyżowy, przed montażem przekaźnika dobrze jest sporządzić prosty szkic połączeń lub wykonać zdjęcia, aby móc odtworzyć pierwotny schemat w razie problemów. Niektórzy instalatorzy decydują się na wymianę łączników schodowych na zwykłe przyciski i spięcie ich równolegle do wejścia sterującego przekaźnika – upraszcza to okablowanie i zmniejsza ryzyko błędów.

Głębokość puszek i ilość miejsca na moduł

Inteligentny przekaźnik wraz z przewodami musi fizycznie zmieścić się w puszce. Klasyczne puszki 60 mm o małej głębokości oraz ciasno upchane złączki, przewody i elementy montażowe bywają wyzwaniem. Wąskie moduły przeznaczone do montażu w puszce mają zwykle ok. 17–30 mm grubości, ale w połączeniu z przewodami potrafią znacząco utrudnić domknięcie łącznika.

W praktyce stosuje się kilka rozwiązań:

• wymiana płytkiej puszki na głęboką lub tzw. puszkę podwójną (tam, gdzie ściana na to pozwala),
• przeniesienie części złączek do sąsiedniej puszki lub puszki rozgałęźnej,
• montaż przekaźnika w puszce sufitowej lub w rozdzielnicy zamiast w puszce włącznika.

Przy planowaniu modernizacji całego mieszkania sensowne bywa zlecenie wymiany puszek na głębokie już na etapie remontu, nawet jeżeli inteligentne moduły będą dodawane stopniowo. Oszczędza to później kucia ścian tylko po to, aby „upchnąć” elektronikę.

Stan instalacji, przekroje przewodów i zabezpieczenia

Przed dołożeniem dodatkowych elementów do obwodu oświetleniowego warto ocenić ogólny stan instalacji. W praktyce oznacza to:

• weryfikację, czy przewody nie są nadmiernie przegrzane, poizolowane prowizorycznie taśmą itp.,
• sprawdzenie przekroju żył – w obwodach oświetleniowych stosuje się zwykle 1,5 mm² Cu,
• ocenę, czy zabezpieczenie nadprądowe i różnicowoprądowe dobrano poprawnie do obciążenia i przekrojów.

Inteligentny przekaźnik sam w sobie nie zwiększa obciążalności obwodu – nie „wzmacnia” instalacji. Jeżeli na jednym obwodzie oświetleniowym funkcjonuje już zbyt wiele lamp lub dodatkowe gniazda, dołożenie przekaźnika nie rozwiąże problemu zbyt małego przekroju czy niewłaściwego zabezpieczenia. W takich przypadkach modernizację sensowniej jest zacząć od uporządkowania samej instalacji, a dopiero potem dodać elementy smart.

Bezpieczeństwo i wymogi formalne – kiedy samodzielny montaż jest ryzykowny

Prace pod napięciem a kwalifikacje elektryczne

Montaż inteligentnego przekaźnika oznacza ingerencję w instalację 230 V. Prace tego typu co do zasady powinien wykonywać elektryk posiadający odpowiednie kwalifikacje. Wiele osób samodzielnie wymienia łączniki czy gniazda, jednak montaż modułu, który zmienia logikę obwodu i dodaje nowy element, jest już krokiem dalej.

Ryzyko nie ogranicza się wyłącznie do porażenia prądem podczas montażu. Błędne podłączenie fazy, neutralnego lub przewodu ochronnego może skutkować:

• przeciążeniem styków przekaźnika lub jego trwałym uszkodzeniem,
• niewłaściwą ochroną przeciwporażeniową (np. pozostawieniem metalowej oprawy bez prawidłowego PE),
• przegrzewaniem się złącz i przewodów w puszce w wyniku niedokręconych zacisków.

Jeżeli nie ma się praktyki w pracy z instalacjami, bezpiecznym rozwiązaniem jest współpraca z elektrykiem: użytkownik może zaplanować funkcjonalność i dobrać sprzęt, a samą instalację i uruchomienie pozostawić specjaliście.

Zgodność urządzeń z normami i homologacja

Inteligentne przekaźniki dostępne na rynku różnią się jakością wykonania i zakresem badań, które przeszły. W Unii Europejskiej producent deklaruje zgodność m.in. z dyrektywą niskonapięciową (LVD) oraz kompatybilnością elektromagnetyczną (EMC), co potwierdzane jest oznaczeniem CE. Część urządzeń posiada dodatkowe certyfikaty (np. ENEC, VDE), świadczące o przebytych testach w niezależnym laboratorium.

Przy zakupie modułów „no name” z niepewnego źródła pojawia się ryzyko nie tylko niższej trwałości, ale także nieprzewidywalnych zachowań przy przeciążeniu lub zwarciu. W praktyce bezpieczniej jest wybierać:

• produkty z wyraźnie oznaczonym producentem i dystrybutorem,
• moduły z instrukcją w języku polskim lub innym zrozumiałym języku,
• urządzenia z jasno podanymi parametrami (prądy, moce, typy obciążeń) i zakresem temperatur pracy.

Gwarancja, odpowiedzialność i ingerencja w instalację wspólną

Montaż elementów smart w mieszkaniu w budynku wielorodzinnym może dotykać także instalacji wspólnych – np. klatek schodowych, garaży, przejść. W takich miejscach często funkcjonują centralne systemy sterowania, liczniki energii wspólnoty, czasówki i przekaźniki bistabilne.

Ingerencja w obwody, za które odpowiada wspólnota, spółdzielnia lub zarządca budynku, bez uzgodnienia z nimi może prowadzić do sporów o odpowiedzialność za awarie czy uszkodzenia. Jeżeli przekaźnik montowany jest w części wspólnej, rozsądne jest:

• uzyskanie zgody administratora lub wspólnoty,
• wykonanie prac przez elektryka uprawnionego do pracy w instalacjach danego budynku,
• udokumentowanie zmian (np. zaktualizowany szkic obwodu, opis w rozdzielnicy).

W przypadku lokali wynajmowanych dobrze jest też uzgodnić zmiany z właścicielem, zwłaszcza jeśli wiążą się z kuciem ścian, wymianą osprzętu lub dodaniem modułów w rozdzielnicy.

Ochrona przeciwporażeniowa i przeciwpożarowa

Przekaźnik nie zastępuje żadnego z podstawowych elementów ochrony. Instalacja nadal powinna być zabezpieczona odpowiednim wyłącznikiem nadprądowym, a w nowoczesnych instalacjach także wyłącznikiem różnicowoprądowym. Przy zasilaniu z obwodu bez RCD w budynkach starszego typu rozsądnie jest rozważyć modernizację zabezpieczeń równolegle z montażem automatyki.

W kontekście bezpieczeństwa pożarowego znaczenie ma przede wszystkim jakość połączeń w puszce: luźne zaciski, skręcone „na sucho” przewody zamiast złączek i brak miejsca na właściwe ułożenie przewodów zwiększają ryzyko przegrzania. Prosty test po montażu polega na dotknięciu (po pewnym czasie pracy) frontu łącznika i miejsca, gdzie znajduje się przekaźnik – temperatura nie powinna budzić niepokoju. Jeżeli osprzęt wyraźnie się nagrzewa, warto skonsultować się z elektrykiem.

Wybór inteligentnego przekaźnika pod konkretną instalację i potrzeby

Liczba kanałów i sterowanie kilkoma obwodami

Na rynku dostępne są przekaźniki jedno-, dwu- lub wielokanałowe. Wybór zależy od tego, czy w jednej puszce sterowany jest jeden obwód światła, czy np. dwie niezależne sekcje (dwa klawisze na jednym łączniku). Zastosowanie przekaźnika dwukanałowego przy podwójnym łączniku pozwala:

• zachować niezależność obu obwodów (np. żyrandol i oświetlenie punktowe),
• ograniczyć liczbę modułów upychanych w puszce,
• zmniejszyć koszt na jeden obwód w porównaniu z dwoma osobnymi modułami.

Trzeba jednak sprawdzić, czy każdy kanał ma własne parametry obciążenia (np. 5 A na kanał), czy producent podaje wartość łączną dla całego modułu. W praktyce przy oświetleniu LED najczęściej i tak pozostaje duży zapas mocy, ale przy oprawach z dużymi zasilaczami dobrze jest zweryfikować te dane.

Obsługa ściemniania i rodzaj źródeł światła

Nie każdy inteligentny przekaźnik potrafi ściemniać. Część modeli jest wyłącznie „włącz/wyłącz”, co przy prostych lampach w zupełności wystarcza. Jeżeli jednak celem jest płynna regulacja jasności, należy szukać modeli określanych jako dimmer lub ściemniacz. Następnie trzeba zwrócić uwagę na:

• kompatybilność z LED – nie wszystkie ściemniacze radzą sobie z małymi obciążeniami i zasilaczami impulsowymi,
• rodzaj ściemniania (leading edge / trailing edge) – niektórzy producenci podają, z jakimi typami zasilaczy LED ich moduły współpracują najlepiej,
• minimalną i maksymalną moc obciążenia przy ściemnianiu.

W praktyce zdarza się, że ta sama oprawa LED z jednym ściemniaczem działa wzorowo, a z innym migocze lub nie pozwala zejść poniżej pewnego poziomu jasności. Dlatego przy bardziej wymagających instalacjach oświetleniowych (np. taśmy LED w salonie, oświetlenie dekoracyjne) sensowne jest dobranie modułów i zasilaczy od jednego producenta lub przetestowanie konfiguracji na pojedynczym obwodzie, zanim wyposaży się w to cały dom.

Zasilanie, zakres napięcia i praca z innymi systemami

Część przekaźników jest przeznaczona wyłącznie do pracy w sieci 230 V AC, inne dopuszczają zasilanie niskonapięciowe (np. 12–24 V DC). Jeśli w instalacji występują zasilacze centralne dla oświetlenia LED niskonapięciowego, wygodniej bywa użyć modułów z separowanym wejściem sterującym lub właśnie zasilanych z tego samego napięcia. Ułatwia to integrację i zmniejsza liczbę zasilaczy w rozdzielnicy.

Z punktu widzenia integracji z innymi systemami istotne są także:

• obsługiwane protokoły komunikacji (integracja z Home Assistant, KNX, Modbus itp.),
• możliwość aktualizacji oprogramowania (OTA),
• otwartość ekosystemu – czy można korzystać z alternatywnego firmware, lokalnego API itp.

Osoby budujące system w oparciu o jedną platformę (np. Home Assistant) często preferują urządzenia Zigbee lub Z-Wave, które łatwo włączyć w istniejącą sieć mesh i które nie polegają na chmurze producenta. Użytkownicy oczekujący prostoty i sterowania wyłącznie z aplikacji na telefonie zwykle wybierają Wi‑Fi z gotowym ekosystemem producenta.

Wymiary, sposób montażu i zaciski przyłączeniowe

Przy wyborze konkretnego modelu praktyczne znaczenie ma kilka drobnych cech konstrukcji:

Możliwość podłączenia przewodu neutralnego i praca w układzie bez N

Znaczna część inteligentnych przekaźników wymaga doprowadzenia przewodu neutralnego (N) do puszki z łącznikiem. Konstrukcyjnie są to moduły prostsze i bardziej odporne na problemy z zasilaniem przy małych obciążeniach LED. Jeżeli w puszce jest już N, wybór takiego wariantu zazwyczaj ułatwia montaż i późniejszą eksploatację.

W starszych instalacjach przy łączniku znajduje się często jedynie przewód fazowy (L) i przewód „powrotny” do lampy, bez neutralnego. W takim układzie stosuje się moduły:

• przystosowane do pracy „bez N” – zasilanie pobierają przez obciążenie (lampę),
• lub montowane nie przy łączniku, lecz w puszce rozdzielczej / przy samej oprawie, gdzie przewód neutralny już jest.

Praca bez N bywa wrażliwa na rodzaj i moc źródła światła. Jeżeli po montażu modułu lampa lekko żarzy się w stanie wyłączenia albo losowo miga, jest to typowy objaw problemów z minimalnym obciążeniem ściemniacza lub przekaźnika. Pomaga wtedy zastosowanie:

• dodatkowego „bypassu” (rezystora / kondensatora producenta) montowanego równolegle do lampy,
• innego typu źródła LED (zasilacz o większej tolerancji),
• modułu z zasilaniem na N przeniesionym do puszki rozgałęźnej zamiast do łącznika.

Parametry styków, typ obciążenia i prądy rozruchowe

Deklarowana moc obciążenia na obudowie modułu (np. 10 A, 2300 W) często dotyczy klasycznego obciążenia rezystancyjnego – żarówek czy grzałek. Oświetlenie LED to w praktyce obciążenie zasilaczami impulsowymi, które przy włączaniu pobierają wyższy prąd rozruchowy niż wynikałoby to z samej mocy znamionowej. Dlatego:

• przy kilku lub kilkunastu oprawach LED na jednym obwodzie warto policzyć nie tylko sumę mocy, lecz także sprawdzić zalecenia producenta co do liczby zasilaczy na kanał,
• przy dużych zasilaczach LED (np. taśmy) bezpieczniejsze bywa przewymiarowanie modułu lub zastosowanie dodatkowego stycznika, którym steruje przekaźnik inteligentny.

Część producentów podaje osobno dopuszczalne obciążenie dla LED, np. „max 150 W LED” mimo ogólnej mocy 300–400 W. Tego typu dane są zwykle bliższe realiom niż przeliczanie „1:1” z mocy całkowitej.

Współpraca z istniejącymi łącznikami i logika sterowania

Istnieją dwa główne sposoby współpracy przekaźnika z łącznikiem ściennym:

• praca z łącznikiem bistabilnym (typowy klawisz „góra/dół”),
• praca z przyciskiem monostabilnym (dzwonkowym).

Część modułów poprawnie obsługuje oba tryby, lecz wymaga przełączenia konfiguracji w aplikacji lub zworką na urządzeniu. Jeżeli zachowanie jest odwrotne od oczekiwanego (światło włącza się po wciśnięciu do dołu, a wyłącza po podniesieniu klawisza), w wielu modelach można wybrać tzw. logikę „toggle” – każde naruszenie wejścia zmienia stan wyjścia, niezależnie od położenia klawisza.

W praktyce przy rozbudowanych scenach czy ściemnianiu wygodniejsze są przyciski dzwonkowe. Pozwalają na:

• jedno krótkie naciśnięcie – włącz/wyłącz,
• dłuższe przytrzymanie – ściemnianie w górę lub w dół,
• wielokrotne kliknięcia – wyzwalanie scen lub innych akcji w systemie automatyki.

Jeżeli w mieszkaniu są już klasyczne łączniki bistabilne, a planowana jest szersza automatyka, sensowną drogą bywa stopniowa wymiana łączników na przyciski przy okazji montażu modułów.

Stopień ochrony IP, warunki pracy i temperatura

Przekaźniki puszkowe zwykle projektowane są do montażu w suchych pomieszczeniach, w klasycznych puszkach podtynkowych. Przy montażu w miejscach narażonych na podwyższoną wilgotność (łazienki, pralnie, pomieszczenia techniczne) trzeba brać pod uwagę:

• strefy ochronne w łazience i odległość od źródeł wody,
• stopień ochrony IP modułu i puszki,
• możliwość przeniesienia modułu do suchej części obwodu (np. nad sufitem podwieszanym, w rozdzielnicy).

Każdy moduł ma także deklarowany zakres temperatur pracy. Upchnięcie go w małej puszce wraz z licznymi złączkami, przy przewodach o dużym przekroju, sprzyja nagrzewaniu. Jeżeli producent dopuszcza np. maks. 40–50°C, a puszka znajduje się na nasłonecznionej ścianie lub nad kominkiem, lepiej rozważyć alternatywne miejsce montażu – w głębszej puszce, w suficie podwieszanym albo w szafce rozdzielczej.

Aktualizacje oprogramowania, wsparcie i cykl życia produktu

Przekaźniki z łącznością sieciową to nie tylko sprzęt, lecz także oprogramowanie. Aktualizacje firmware pozwalają usuwać błędy, zwiększać stabilność i dodawać funkcje, ale wymagają:

• dostępu do sieci (Wi‑Fi, Zigbee, Z‑Wave, LAN, itp.),
• zachowania kompatybilności z bramką lub aplikacją,
• staranności przy wykonywaniu aktualizacji – przerwanie zasilania w trakcie może uszkodzić moduł.

Przed zakupem dobrze jest sprawdzić, czy producent:

• udostępnia historię wersji oprogramowania i opis zmian,
• utrzymuje wsparcie dla starszych modeli, czy raczej szybko je „porzuca”,
• pozwala na dostęp lokalny (bez chmury), co ułatwia korzystanie z modułu nawet po ewentualnym zakończeniu wsparcia chmurowego.

Przy droższych instalacjach bardziej opłacalne bywa sięgnięcie po urządzenia marek obecnych na rynku od wielu lat, które utrzymują zgodność z popularnymi systemami (KNX, Zigbee, ekosystemy producentów automatyki budynkowej).

Najprostszy przypadek – podłączenie przekaźnika do pojedynczego włącznika światła

Jak wygląda typowy obwód z jednym łącznikiem przed modernizacją

Najprostszy obwód oświetleniowy składa się zwykle z:

• przewodu zasilającego doprowadzonego do puszki łącznika (L i N),
• łącznika jednobiegunowego, który rozłącza przewód fazowy,
• przewodu „powrotnego” z puszki łącznika do oprawy oświetleniowej,
• przewodu neutralnego (N) i ochronnego (PE) łączonych w puszkach lub rozdzielnicy.

W wielu mieszkaniach budowanych kilkanaście–kilkadziesiąt lat temu do puszki z łącznikiem doprowadzano jedynie fazę i przewód powrotny, natomiast neutralny był łączony gdzieś „po drodze”, w puszce rozgałęźnej pod sufitem. To właśnie od tego układu zależy, w jaki sposób można włączyć inteligentny przekaźnik.

Przygotowanie – identyfikacja przewodów i układu połączeń

Przed montażem trzeba ustalić, które przewody w puszce pełnią jakie funkcje. Bez tego łatwo o pomyłkę, zwłaszcza gdy kolory izolacji nie odpowiadają już obecnym standardom. Typowe kroki to:

1. Wyłączenie zasilania odpowiedniego obwodu w rozdzielnicy (wyłącznik nadprądowy lub bezpiecznik).
2. Sprawdzenie braku napięcia przy łączniku wskaźnikiem napięcia lub miernikiem – na wszystkich przewodach.
3. Ostrożne wyjęcie łącznika z puszki i obejrzenie przewodów: zwykle na jednym zacisku jest przewód zasilający (L), na drugim – przewód prowadzący do lampy.
4. Jeżeli w puszce obecne są dodatkowe przewody (np. złączka z kilkoma niebieskimi lub żółto‑zielonymi przewodami), może to oznaczać doprowadzenie N i PE do tej samej puszki.

W razie wątpliwości rozsądne jest użycie prostego próbnika ciągłości obwodu (przy wyłączonym zasilaniu) lub poproszenie elektryka o identyfikację. Zgadnięcie roli przewodu „na oko” wyłącznie po kolorze bywa zawodne w starszych instalacjach, gdzie wielokrotnie coś „przerabiano”.

Montaż w układzie z przewodem neutralnym w puszce

Jeżeli w puszce łącznika znajdują się zarówno przewód fazowy, jak i neutralny, montaż jest najprostszym wariantem. Ogólna logika połączeń wygląda zwykle tak:

• przewód fazowy zasilający (L) trafia na zacisk zasilania modułu (L in),
• przewód neutralny (N) zasilający jest doprowadzony na zacisk N modułu (jeśli moduł go wymaga) i dalej łączony z neutralnym oprawy,
• wyjście przekaźnika (L out) łączy się z przewodem prowadzącym do lampy (dawny „powrót” z łącznika),
• wejście sterujące modułu (S, SW, IN, itp.) łączy się z przewodem z łącznika, który po wciśnięciu klawisza jest podawany na L.

W takim układzie klasyczny łącznik przestaje bezpośrednio rozłączać obwód lampy, a staje się jedynie „przyciskiem” wysyłającym sygnał do modułu. Światłem fizycznie steruje przekaźnik w module. Pozwala to na:

• zachowanie pełnej funkcjonalności ręcznego włączania i wyłączania,
• dodanie sterowania aplikacją, pilotem, czujnikiem ruchu lub scenami czasowymi,
• śledzenie stanu lampy w aplikacji (włączona/wyłączona), o ile moduł zapewnia taką informację.

Montaż w układzie bez przewodu neutralnego w puszce

Jeżeli przy łączniku jest tylko faza i przewód „powrotny”, a neutralny został połączony w innej puszce, pojawiają się trzy zasadnicze scenariusze:

1. Zastosowanie modułu przeznaczonego do pracy bez N i montaż za łącznikiem.
2. Przeniesienie miejsca montażu modułu do puszki rozgałęźnej, w której obecne są zarówno L, jak i N oraz przewód do lampy.
3. Montaż modułu przy samej oprawie oświetleniowej (w puszce w suficie, w podsufitce, w rozdzielce oprawy).

Pierwszy wariant jest zwykle najmniej inwazyjny, bo ogranicza się do prac przy istniejącej puszce łącznika. Trzeba jednak mieć świadomość ograniczeń opisanych wcześniej (minimalne obciążenie, możliwe żarzenie się LED, wymóg stosowania bypassu). Drugi i trzeci wariant wymagają dostępu do puszki pod sufitem lub do komory przyłączeniowej oprawy, ale technicznie dają stabilniejszy układ z pełnym zasilaniem modułu.

Typowe etapy instalacji w najprostszym scenariuszu

Przebieg prac przy podłączeniu modułu do pojedynczego łącznika można opisać w kilku krokach. Dokładna kolejność i szczegóły zależą od instrukcji konkretnego producenta, jednak ogólny schemat jest podobny:

1. Wyłączenie zasilania obwodu i kontrola braku napięcia.
2. Demontaż ramki i mechanizmu łącznika z puszki.
3. Identyfikacja przewodów: faza, przewód do lampy, ewentualnie neutralny i ochronny.
4. Przygotowanie przewodów: skrócenie lub przedłużenie w razie potrzeby, założenie nowych złączek, uporządkowanie wiązki.
5. Wpięcie przewodu zasilającego L i N w zaciski modułu zgodnie z jego schematem.
6. Podłączenie wyjścia modułu (L out) do przewodu prowadzącego do lampy.
7. Podłączenie wejścia sterującego modułu do łącznika, zwykle z użyciem krótkiego przewodu łączącego L modułu z jednym zaciskiem łącznika i przewodu z drugiego zacisku do wejścia S.
8. Ułożenie modułu i przewodów w puszce tak, aby nie doszło do nadmiernego zgniecenia izolacji czy naprężeń mechanicznych.
9. Ponowny montaż łącznika, założenie ramki i przywrócenie zasilania.
10. Test działania: ręczne włączanie, sterowanie z aplikacji, sprawdzenie, czy moduł nie nagrzewa się nadmiernie po kilkunastu minutach pracy.

Ręczne sterowanie a stan faktyczny lampy – kwestia synchronizacji

W odróżnieniu od klasycznego łącznika, który bezpośrednio przerywa obwód, inteligentny przekaźnik „pamięta” swój stan. Jeśli światło zostało wyłączone z aplikacji, łącznik ścienny może pozostać fizycznie w pozycji „włączone”, ale oprawa i tak nie świeci. Przy pierwszym użyciu bywa to zaskakujące.

Ten sposób działania jest prawidłowy – łącznik pełni funkcję impulsową (zmiana stanu przy każdym naruszeniu), a faktyczny stan lampy przechowywany jest w logice modułu. W zastosowaniach domowych nie stanowi to na ogół problemu, natomiast w lokalach wynajmowanych czy biurach dobrze jest poinformować użytkowników, że:

• światło reaguje na kliknięcia klawisza, nie na jego pozycję,
• aplikacja lub inny interfejs sterowania mogą zmieniać stan lampy niezależnie od położenia łącznika.

Przykładowe problemy po montażu i ich typowe przyczyny

Najczęściej zadawane pytania (FAQ)

Czy mogę podłączyć inteligentny przekaźnik do każdego istniejącego włącznika światła?

Zwykle jest to możliwe, o ile w puszce z włącznikiem lub w pobliskiej puszce rozgałęźnej jest dostęp do przewodu fazowego (L), przewodu do lampy oraz – w wielu modelach – przewodu neutralnego (N). Problem pojawia się w bardzo starych instalacjach, gdzie w puszce włącznika jest wyłącznie „przerwana faza”, bez N.

Co do zasady inteligentne przekaźniki można połączyć zarówno ze standardowymi łącznikami bistabilnymi (klawisz on/off), jak i z przyciskami monostabilnymi (dzwonkowymi), a także w układach schodowych i krzyżowych. Trzeba jednak wybrać w aplikacji odpowiedni tryb pracy wejścia (bistabilny/monostabilny), żeby moduł właściwie reagował na zmianę stanu włącznika.

Czy po montażu przekaźnika klasyczny włącznik nadal będzie działał normalnie?

Tak, ideą montażu przekaźnika pod istniejący włącznik jest zachowanie dotychczasowego sposobu obsługi. Włącznik na ścianie dalej fizycznie steruje wejściem przekaźnika, a ten dopiero załącza lub rozłącza obwód oświetleniowy. Dla domowników, którzy nie korzystają z aplikacji, różnica jest praktycznie niewidoczna.

W praktyce oznacza to, że światło można jednocześnie włączać z klawisza, z telefonu, a także przez automatyzacje (np. harmonogram). Przekaźnik synchronizuje te stany – jeżeli zapalisz światło w aplikacji, włącznik nie „przestaje działać”, tylko po kolejnym kliknięciu przełączy światło w drugą stronę.

Czy do inteligentnego przekaźnika potrzebuję przewodu neutralnego (N) w puszce?

Większość nowoczesnych przekaźników Wi-Fi lub Zigbee wymaga obecności przewodu neutralnego w miejscu montażu, ponieważ sama elektronika modułu musi być zasilana niezależnie od obciążenia. W nowszych instalacjach przewód N w puszce z włącznikiem jest standardem, w starszych – bywa poprowadzony tylko do lampy lub puszki rozgałęźnej.

Istnieją wprawdzie przekaźniki „bez N”, ale mają one zwykle bardziej rygorystyczne ograniczenia dotyczące rodzaju i minimalnego obciążenia (zwłaszcza przy LED). Dlatego przed zakupem warto sprawdzić, jak poprowadzone są przewody w puszkach i czy nie będzie konieczna ingerencja elektryka w rozdzielni lub puszkach rozgałęźnych.

Czy inteligentny przekaźnik będzie współpracował z żarówkami LED i oświetleniem z zasilaczem?

Co do zasady tak, o ile nie przekroczysz dopuszczalnego obciążenia modułu i rodzaj obciążenia (LED, zasilacze impulsowe) jest dopuszczony w karcie katalogowej. Przekaźnik działa jak „inteligentny włącznik” w obwodzie – nie ingeruje w elektronikę samej lampy czy zasilacza, tylko podaje lub odcina zasilanie.

W praktyce problemy pojawiają się przy bardzo małych obciążeniach (np. kilka watów LED), gdzie niektóre moduły mogą powodować żarzenie się lamp po wyłączeniu lub niestabilną pracę. W takich sytuacjach stosuje się dodatkowe obciążenie, wymianę zasilacza lub wybór przekaźnika przeznaczonego typowo do obciążeń LED.

Kiedy lepiej zastosować inteligentny przekaźnik, a kiedy żarówki smart lub inteligentne włączniki?

Przekaźnik ma sens, gdy instalacja jest już gotowa, nie chcesz kuć ścian, a zależy Ci na zachowaniu obecnych lamp i klawiszy. Sprawdza się zwłaszcza na kluczowych obwodach, takich jak salon, schody, korytarz czy oświetlenie ogrodu, gdzie wygodne jest sterowanie z telefonu i automatyzacje (np. czasowe).

Żarówki lub oprawy smart lepiej wybrać, jeśli i tak planujesz wymianę lamp lub chcesz zaawansowane funkcje świetlne (zmiana barwy, sceny RGB). Z kolei pełne inteligentne włączniki/panele dotykowe i systemy magistralne (KNX, Loxone) sprawdzają się głównie w nowych instalacjach i większych domach, gdzie całą automatykę planuje się z wyprzedzeniem.

Czy inteligentny przekaźnik będzie działał, jeśli padnie Wi-Fi albo serwer producenta?

W typowych rozwiązaniach lokalne sterowanie z klasycznego włącznika działa niezależnie od sieci Wi‑Fi czy chmury – przekaźnik wciąż fizycznie rozłącza i załącza obwód 230 V. Problem może dotyczyć jedynie sterowania z aplikacji, powiadomień i automatyzacji realizowanych „w chmurze”.

Jeżeli zależy Ci na większej niezależności, można wybrać system pracujący lokalnie (np. przekaźniki Zigbee lub Wi‑Fi integrujące się z Home Assistantem). W takim wariancie większość logiki (harmonogramy, powiązania z czujnikami) działa w Twojej sieci domowej, a wyjście internetu nie unieruchamia automatyki oświetlenia.

Czy do montażu inteligentnego przekaźnika potrzebny jest elektryk?

Zgodnie z zasadami bezpieczeństwa prace przy instalacji 230 V powinny wykonywać osoby z odpowiednimi uprawnieniami. Podłączanie przekaźnika wymaga prawidłowego rozpoznania przewodów, doboru miejsca montażu (puszka włącznika, puszka rozgałęźna, rozdzielnica) oraz sprawdzenia parametrów obwodu.

W praktyce bywa, że proste retrofity w mieszkaniach robią samodzielnie osoby doświadczone technicznie, ale każda pomyłka przy 230 V może mieć poważne skutki. Bezpieczniej jest zlecić montaż elektrykowi, a samodzielnie skonfigurować już tylko część „smart” – aplikację, sceny i automatyzacje.

Najważniejsze wnioski

• Inteligentny przekaźnik pozwala modernizować oświetlenie stopniowo – dokładamy moduły tylko tam, gdzie zdalne sterowanie faktycznie ma znaczenie (salon, schody, ogród), bez wymiany całej instalacji.
• Przekaźnik działa jak „mostek” między istniejącą instalacją a automatyką – klasyczne okablowanie zostaje, a dochodzą funkcje typu sterowanie z aplikacji, harmonogramy, integracja z asystentami głosowymi czy Home Assistant.
• Klasyczne włączniki nadal pracują normalnie, dzięki czemu domownicy i goście korzystają z oświetlenia tak jak dotąd, a sterowanie smart jest jedynie wygodnym dodatkiem, nie jedyną drogą dostępu.
• Przekaźnik można zwykle dopasować do istniejących łączników (bistabilnych, monostabilnych, schodowych/krzyżowych) odpowiednim ustawieniem trybu w aplikacji, choć w złożonych układach wymiana na przyciski monostabilne upraszcza okablowanie.
• Typowe cele montażu przekaźników to wygoda (sceny, sterowanie z kanapy), oszczędność energii (automatyczne wyłączanie, przyciemnianie LED) oraz bezpieczeństwo i symulacja obecności podczas wyjazdów.
• Przekaźnik ma największy sens, gdy instalacja jest już wykonana, chodzi o kilka kluczowych obwodów i zależy nam na zachowaniu istniejących lamp oraz włączników; przy generalnym remoncie lepiej często rozważyć inteligentne oprawy, panele lub system magistralny.
• Przekaźnik „retrofit” jest kompromisem: ogranicza kucie ścian i koszty, ale bywa ograniczony istniejącym okablowaniem i miejscem w puszkach, dlatego przed zakupem trzeba realnie ocenić warunki techniczne konkretnej instalacji.
