Jak modernizować starą instalację oświetleniową bez kucia ścian, z użyciem smart modułów

Od czego zacząć: diagnoza starej instalacji i określenie celu

Po co modernizować starą instalację oświetleniową

Modernizacja instalacji oświetleniowej bez kucia ścian ma sens wtedy, gdy chcesz zyskać wygodne sterowanie smart, ale jednocześnie nie planujesz generalnego remontu. Typowe powody to:

• chęć sterowania światłem z telefonu lub głosowo,
• automatyzacje – zapalanie światła o zmierzchu, sceny świetlne w domu, symulacja obecności,
• poprawa komfortu – ściemnianie, sterowanie z kilku miejsc, wygodne włączanie w nocy,
• oszczędność energii – sensowne wykorzystanie LED i automatyki,
• uporządkowanie „partyzanckich” przeróbek i poprawa bezpieczeństwa.

Zanim zaczniesz kupować smart moduły podtynkowe, żarówki i przełączniki, potrzebne jest jasne określenie, co chcesz osiągnąć w każdym pomieszczeniu. Inaczej będzie wyglądać modernizacja w małym mieszkaniu w bloku z lat 70., a inaczej w większym domu z lat 90.

Charakterystyka typowych starych instalacji oświetleniowych

W starym budownictwie spotkasz kilka powtarzalnych układów, które mocno wpływają na możliwości modernizacji bez kucia ścian:

Blok z lat 70.–80.

W mieszkaniach z wielkiej płyty dominują instalacje aluminiowe, często w układzie TN-C (połączony przewód PEN). W puszkach łączników oświetleniowych zwykle jest tylko przewód fazowy i tzw. „przewód powrotny” do lampy, bez przewodu neutralnego. Puszki są płytkie, z niewielką ilością miejsca na dodatkowe elementy. To utrudnia montaż klasycznych smart modułów, które wymagają przewodu N.

Dom jednorodzinny z lat 90.

W domach z tego okresu częściej spotyka się przewody miedziane i lepiej rozplanowane obwody. W korytarzach występują łączniki schodowe i krzyżowe, co daje możliwość sterowania z kilku miejsc, ale komplikuje wpięcie inteligentnych przełączników światła. Puszki bywają głębsze, a przewód neutralny częściej pojawia się w puszkach łączników, co otwiera drogę do zastosowania pełnowartościowych smart modułów.

Mieszkanie po „partyzanckich” przeróbkach

W wielu lokalach wcześniejsi właściciele wykonywali przeróbki „na skróty”: łączenie na skrętki, nieoznaczone przewody, nieopisane obwody. W takich miejscach modernizacja instalacji oświetleniowej powinna zaczynać się od porządnej diagnostyki, a czasem od przywrócenia instalacji do stanu zgodnego z normami, zanim pojawi się jakiekolwiek smart oświetlenie w starym budownictwie.

Jak ocenić stan instalacji bez rozkuwania ścian

Na początku wystarczy prosty przegląd wizualny i kilka testów, których może dokonać właściciel mieszkania lub domu. Chodzi o określenie, co da się zrobić w trybie retrofitu, a co wymaga już poważnego remontu.

Krok 1: zajrzyj do rozdzielnicy

• Sprawdź, czy w rozdzielnicy są nowoczesne wyłączniki nadprądowe (tzw. „eski”), czy stare ceramiczne bezpieczniki topikowe.
• Zwróć uwagę, czy jest wyłącznik różnicowoprądowy (RCD).
• Poszukaj opisów obwodów – czy wiesz, który obwód zasila oświetlenie w poszczególnych pomieszczeniach.

Krok 2: otwórz kilka puszek łączników

• Sprawdź, ile przewodów wchodzi do puszki – dwa (stare układy) czy więcej.
• Określ, czy w puszce jest neutralny przewód w puszce (zwykle niebieski, choć w starych instalacjach bywa różnie).
• Oceń głębokość puszki i ilość wolnego miejsca – przyda się to przy doborze smart modułów podtynkowych.

Krok 3: obejrzyj punkty świetlne

• Zerknij do opraw – czy są tam kostki łączeniowe, czy jakieś „oryginalne” patenty.
• Sprawdź, jakie źródła światła są używane (klasyczne żarówki, halogeny, LED retrofit, świetlówki kompaktowe).

Zakres zmian bez kucia ścian – gdzie są granice

Modernizacja instalacji oświetleniowej bez kucia ścian oznacza korzystanie z rozwiązań typu retrofit. Można je zainstalować w istniejących puszkach, oprawach, rozdzielnicy lub w miejsce obecnych łączników. Granice takiej modernizacji zależą głównie od:

• stanu i typu okablowania,
• dostępności przewodu neutralnego w kluczowych miejscach,
• rozmiaru i głębokości puszek podtynkowych,
• obciążenia obwodów oświetleniowych,
• ilości „wątpliwych” przeróbek w przeszłości.

Bez kucia ścian zwykle da się zrobić:

• montaż modułów podtynkowych za łącznikiem (przy odpowiedniej puszce),
• wymianę klasycznych łączników na inteligentne przełączniki światła,
• instalację smart żarówek i smart taśm LED,
• dodanie modułów na szynie DIN w rozdzielnicy,
• montaż pilotów i przycisków bezprzewodowych.

Bez kucia ścian nie zrobisz m.in.:

• dołożenia nowych przewodów między rozdzielnicą a pomieszczeniami,
• zmiany układu sieci z TN-C na TN-S (to już poważna modernizacja),
• przeniesienia punktów oświetleniowych w inne miejsca.

Checklista startowa – co ustalić na początku

Dobrze jest usiąść z kartką lub prostym planem mieszkania i przejść systematycznie wszystkie pomieszczenia.

Krok 1: spisz obwody i pomieszczenia

• które światła są na jednym obwodzie (np. salon + korytarz),
• gdzie są rozdzielone obwody parter/piętro, wnętrze/zewnątrz,
• gdzie są łączniki schodowe/krzyżowe, a gdzie pojedyncze.

Krok 2: określ potrzeby

• gdzie chcesz ściemnianie,
• gdzie konieczne jest sterowanie z kilku miejsc (korytarze, schody),
• które światła chcesz zdalnie kontrolować poza domem,
• gdzie przydałyby się sceny świetlne (salon, sypialnia, kuchnia).

Co sprawdzić na tym etapie: czy masz komplet podstawowych informacji: zdjęcia rozdzielnicy, zdjęcia wnętrz puszek łączników, wstępną mapę obwodów oświetleniowych i listę oczekiwanych funkcji smart oświetlenia w każdym pomieszczeniu.

Bezpieczeństwo i przepisy – granica między majsterkowaniem a pracą dla elektryka

Kiedy wystarczy świadomy majsterkowicz

Modernizacja instalacji oświetleniowej z użyciem smart modułów nie zawsze wymaga obecności elektryka, ale nie jest to zabawa. Do prostych zadań może podejść świadomy majsterkowicz, który:

• rozumie podstawowe pojęcia (fazowy, neutralny, ochronny, obwód, zwarcie),
• ma doświadczenie w bezpiecznym wyłączaniu zasilania,
• potrafi posługiwać się próbnikiem i/lub multimetrem,
• zna podstawowe zasady łączenia przewodów.

Do takich prac można zaliczyć:

• wymianę tradycyjnego łącznika na inteligentny przełącznik światła zgodnie z instrukcją,
• wpięcie modułu podtynkowego w miejsce, gdzie są jasno opisane przewody,
• wymianę źródeł światła na smart żarówki lub taśmy LED ze sterownikiem wtykowym.

Kiedy bezwzględnie wezwać elektryka z uprawnieniami

Są sytuacje, w których samodzielna modernizacja instalacji oświetleniowej to proszenie się o kłopoty. Elektryk z uprawnieniami jest potrzebny, gdy:

• instalacja jest aluminiowa i widać ślady przegrzań w puszkach lub oprawach,
• brak jakichkolwiek opisów w rozdzielnicy, a ty nie wiesz, który bezpiecznik wyłącza daną puszkę,
• planujesz montaż modułów w rozdzielnicy, które mają ingerować w kilka obwodów naraz,
• masz układ TN-C (dwa przewody: fazowy i PEN) i chcesz stosować nowe urządzenia klasy I.

Profesjonalista powinien również ocenić sytuację, jeśli:

• po włączeniu kilku świateł bezpieczniki często wybijają,
• w oprawach często przepalają się żarówki lub mrugają LED-y,
• widzisz prowizoryczne połączenia – skrętki bez złączek, „kostki” zawieszone na przewodach.

Podstawowe wymagania dla bezpiecznej modernizacji smart

Przed zakupem jakichkolwiek smart modułów podtynkowych dobrze jest sprawdzić, czy instalacja spełnia minimum bezpieczeństwa. Kluczowe elementy:

• sprawna ochrona przeciwporażeniowa – poprawnie podłączone przewody ochronne (PE), brak „uziemienia na kaloryfer”,
• wyłącznik różnicowoprądowy (RCD) – szczególnie w instalacjach z gniazdami w tych samych obwodach,
• odpowiednie przekroje przewodów – brak przeciążonych obwodów oświetleniowych, do których dołączono inne odbiorniki,
• prawidłowe zabezpieczenia nadprądowe – dobrane do przekrojów przewodów.

Bez tego każda dodatkowa automatyka oświetlenia w mieszkaniu może ujawnić ukryte problemy instalacji, które do tej pory cicho „czekały” w ścianach.

Dlaczego test stanu instalacji to krok zero

Wielu użytkowników zaczyna od zakupu modułów smart, a dopiero później odkrywa, że instalacja ma poważne braki. W praktyce sensownym podejściem jest:

• krok 0: przegląd i pomiary instalacji – wykonywany przez elektryka z uprawnieniami,
• krok 1: naprawa ewidentnych błędów – zwarcia, przegrzane złączki, źle podłączone przewody ochronne,
• krok 2: dopiero potem planowanie i montaż smart modułów.

Test stanu instalacji pozwala uniknąć problemów takich jak:

• przegrzewanie puszek po dodaniu modułu,
• migotanie LED-ów przy ściemniaczach,
• wybijanie RCD po wpięciu nowych urządzeń.

Konsekwencje błędów w modernizacji oświetlenia

Błędy w modernizacji instalacji oświetleniowej potrafią być kosztowne i niebezpieczne. Typowe skutki niewłaściwego montażu smart modułów:

• przegrzewanie puszek – zbyt dużo przewodów i modułów w małej puszce, brak miejsca na odprowadzanie ciepła,
• migotanie LED – nieodpowiednio dobrany ściemniacz do źródeł LED, brak minimalnego obciążenia,
• wyskakujące bezpieczniki – błędne podłączenie obwodu, zwarcia przy przełączaniu, zbyt duże obciążenie,
• realne ryzyko pożaru – przegrzane złączki, połączenia na skrętkę, nadmierny prąd płynący przez elementy do tego nieprzystosowane.

Do tego dochodzą bardziej „codzienne” problemy: niedziałające sceny świetlne w domu, błędne stany w aplikacji, niepewne działanie automatyk.

Co sprawdzić, zanim kupisz pierwsze smart moduły

• czy masz aktualny protokół pomiarowy instalacji (przegląd okresowy),
• jaki jest typ sieci w budynku (TN-C, TN-S, TN-C-S) – najlepiej upewnić się u elektryka lub w dokumentacji,
• stan i typ zabezpieczeń w rozdzielnicy – obecność RCD, opis obwodów,
• czy rozumiesz, które przewody w puszce są fazą, neutralnym i wyjściem na lampę,
• czy stare łączniki i oprawy nie są nadmiernie wygrzane lub uszkodzone.

Jak działa typowy obwód oświetleniowy i co się da „podmienić”

Prosty schemat obwodu oświetleniowego

Większość obwodów oświetleniowych w mieszkaniach działa według prostego schematu: zasilanie – wyłącznik – punkt świetlny. W praktyce wygląda to tak:

• przewód fazowy (L) dochodzi do łącznika,

Jak biegną przewody w typowym obwodzie

W prostym obwodzie oświetleniowym przewody biegną zwykle następująco:

• z rozdzielnicy wychodzi przewód zasilający (L, N, PE) do puszki rozgałęźnej lub bezpośrednio do puszki łącznika,
• z puszki przewód fazowy (L) jest „przerwany” przez łącznik (wejście/wyjście),
• neutralny (N) oraz ochronny (PE) idą prosto do oprawy oświetleniowej,
• z łącznika wychodzi tzw. przewód „powrotny” do lampy – steruje włączaniem światła.

W nowszych instalacjach w puszce łącznika często znajduje się również przewód neutralny (N). W starszych układach bywa, że w puszce przy łączniku jest tylko faza i przewód powrotny do lampy – to mocno ogranicza wybór smart modułów.

Łącznik pojedynczy, świecznikowy, schodowy i krzyżowy – co to zmienia

Rodzaj łącznika wpływa na to, jakie moduły da się zastosować i jak je wpiąć:

• łącznik pojedynczy – steruje jednym obwodem światła z jednego miejsca; najłatwiejszy do modernizacji,
• łącznik świecznikowy (dwu- lub wieloklawiszowy) – jeden moduł może sterować niezależnie dwoma obwodami, ale wymaga więcej miejsca w puszce,
• łączniki schodowe – sterowanie jednym światłem z dwóch miejsc (np. dół i góra schodów); tu trzeba dobrze przemyśleć, gdzie umieścić moduł,
• łączniki krzyżowe – gdy to samo światło włączasz z trzech i więcej miejsc; często wygodniej przenieść sterowanie do rozdzielnicy lub użyć bezprzewodowych przycisków.

Przy obwodach schodowych i krzyżowych największy błąd to wpięcie modułu „na czuja” w jednej z puszek, bez zrozumienia, które przewody są „przewodami korespondencyjnymi”. Kończy się to chaosem: światło reaguje tylko z jednego miejsca, albo wyłącznik działa „odwrotnie”.

Co można podmienić bez zmiany okablowania

W istniejącym obwodzie, bez kucia ścian, da się zwykle wymienić lub dodać:

• zwykły łącznik na inteligentny łącznik – pod warunkiem zgodności z rodzajem instalacji (z przewodem N lub bez N),
• moduł podtynkowy – dokładany za klasycznym łącznikiem, który dalej pracuje jako sterowanie lokalne,
• klasyczne żarówki na smart żarówki – całkowicie bez ingerencji w instalację,
• tradycyjny sterownik taśmy LED na smart sterownik – jeśli masz dostęp do zasilacza lub listwy LED,
• sterowanie z puszki na sterowanie z rozdzielnicy – poprzez moduł na szynie DIN, jeśli wszystkie przewody są doprowadzone do rozdzielnicy.

Bez zmiany okablowania nie przerobisz klasycznego obwodu na np. osobne sterowanie dwoma sekcjami tej samej lampy, jeśli nie istnieją osobne przewody do tych sekcji. Tutaj potrzebne byłoby dołożenie nowych żył.

Kiedy lepiej sterować w puszce, a kiedy w rozdzielnicy

Dla jednego punktu światła sensowniejsze jest zwykle sterowanie w puszce łącznika lub w samej oprawie. Sterowanie z rozdzielnicy ma sens, gdy:

• chcesz jednym modułem ogarnąć kilka obwodów (np. wszystkie światła zewnętrzne),
• puszki są płytkie i nie ma gdzie schować modułu,
• masz obwody schodowe/krzyżowe, w których trudno „dogadać się” z okablowaniem przy łącznikach.

Przy sterowaniu z rozdzielnicy przełączniki na ścianach można zastąpić przyciskami bezprzewodowymi – użytkownik ma to samo wrażenie działania, a cała „magia” dzieje się przy bezpiecznikach.

Typowe błędy w interpretacji obwodu

Przed podmianą czegokolwiek trzeba dobrze zrozumieć, jak biegną przewody. Najczęstsze pomyłki:

• pomieszanie przewodu powrotnego do lampy z neutralnym – szczególnie w starych instalacjach, gdzie stosowano jeden kolor,
• założenie, że w puszce łącznika „na pewno jest neutralny”, bo są trzy przewody,
• podłączenie modułu, który wymaga N, do miejsca, gdzie go nie ma – moduł nie działa lub działa niestabilnie.

Co sprawdzić: zanim wybierzesz moduł, upewnij się próbówką lub multimetrem, który przewód jest fazą, który powrotem do lampy, a czy neutralny faktycznie jest w puszce łącznika. Zrób zdjęcia i – jeśli trzeba – skonsultuj je z elektrykiem lub producentem modułu.

Przegląd rozwiązań smart bez kucia: moduły, żarówki, łączniki, piloty

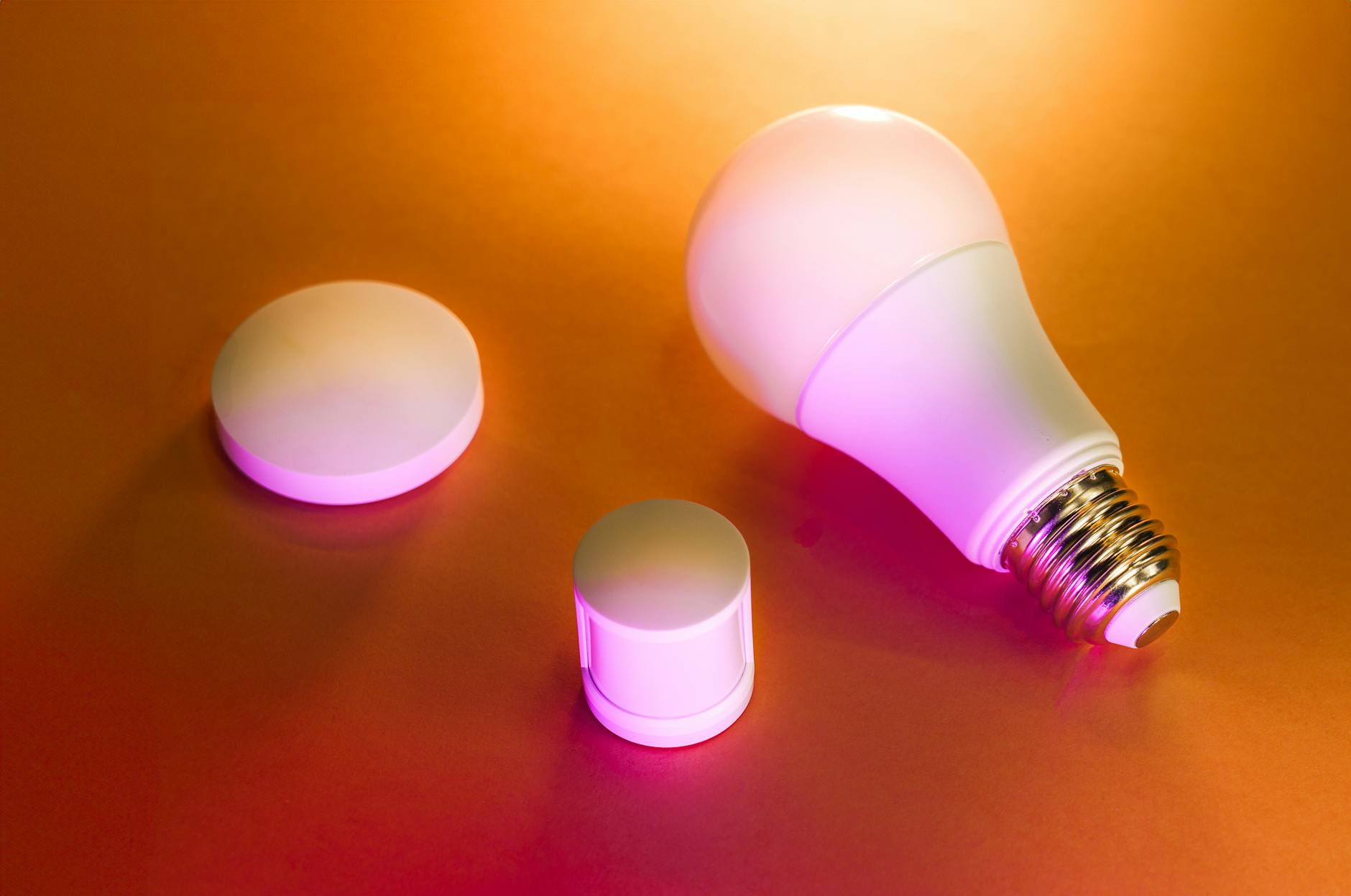

Smart żarówki – najszybszy start

Smart żarówki to najmniej inwazyjne rozwiązanie:

• wkręcasz je w miejsce dotychczasowych źródeł światła,
• instalujesz aplikację, parujesz z siecią,
• łącznik na ścianie zostaje włączony cały czas, a sterowanie odbywa się z telefonu, asystenta głosowego lub pilota.

Plusy:

• brak ingerencji w instalację,
• łatwa wymiana przy zmianie planów,
• często rozszerzone funkcje: zmiana barwy, sceny, harmonogramy.

Minusy:

• ściemnianie ścienne przestaje mieć sens – żarówka oczekuje pełnego zasilania,
• wyłączenie łącznika na ścianie odcina zasilanie i „zabija” funkcje smart,
• wielopunktowe lampy z dużą ilością żarówek mogą być kosztowne w modernizacji.

Smart żarówki sprawdzają się świetnie przy pojedynczych lampach, kinkietach czy w sypialni, gdzie chcesz swobodnie sterować barwą i jasnością bez zmian w okablowaniu.

Smart łączniki ścienne – zamiana „1:1”

Inteligentne łączniki ścienne zastępują klasyczne przełączniki. Montuje się je w miejsce starego łącznika, podłączając przewody zgodnie z instrukcją producenta.

Typowe funkcje:

• sterowanie lokalne (tak jak zwykły łącznik),
• sterowanie z aplikacji, pilota, sceny automatyzacji,
• czasem funkcje ściemniania (dla odpowiednich źródeł światła).

Problemy, na które trzeba uważać:

• wymagana głęboka puszka (zwłaszcza przy modelach z przekaźnikami i zasilaczem),
• konieczność obecności przewodu neutralnego w puszce – część modeli bez N ma ograniczenia mocy i bywa kapryśna przy LED-ach,
• inne wymiary i design – w starych ramkach nie zawsze ładnie wyglądają.

Smart łączniki są rozsądnym kompromisem, jeśli instalacja jest w dobrym stanie i masz w puszkach N, ale nie chcesz dokładać osobnych modułów podtynkowych.

Moduły podtynkowe – „mózg” za dotychczasowym łącznikiem

Moduły podtynkowe (przekaźniki, dimmery) montuje się w puszce za tradycyjnym łącznikiem lub w puszce rozgałęźnej. Zasada jest prosta: moduł steruje zasilaniem lampy, a łącznik działa jako lokalne wejście do modułu.

Najczęściej spotykane typy:

• moduły przekaźnikowe ON/OFF – włącz/wyłącz, bez ściemniania,
• moduły ściemniające – sterowanie fazą (leading/trailing edge), obsługa źródeł LED w określonym zakresie mocy,
• moduły wielokanałowe – jeden moduł steruje dwoma niezależnymi obwodami.

Krok po kroku montaż w typowej puszce łącznika:

1. krok 1: wyłącz zasilanie obwodu w rozdzielnicy i sprawdź brak napięcia w puszce,
2. krok 2: zidentyfikuj przewód fazowy (L), przewód do lampy (L'), neutralny (N) – jeśli występuje,
3. krok 3: podłącz L, N do modułu, wyjście z modułu do przewodu lampy,
4. krok 4: podłącz wejście sterujące modułu do łącznika (zgodnie z instrukcją – S1/S2 lub podobne),
5. krok 5: ułóż przewody tak, aby nie dociskały na siłę modułu, zamontuj łącznik i włącz zasilanie,
6. krok 6: sparuj moduł z aplikacją / systemem automatyki.

Najczęstsze trudności:

• brak miejsca w puszce – szczególnie przy puszkach 40 mm i dużej ilości złączek,
• zbyt duża liczba przewodów wciśnięta „na siłę”, co powoduje przegrzewanie,
• migotanie LED przy małych obciążeniach – czasem pomaga dołożenie rezystora obciążającego lub zmiana modułu na inny typ ściemniacza.

Co sprawdzić: zmierz głębokość puszek i policz przewody. Porównaj z wymiarami modułu w dokumentacji producenta. Jeśli w puszce jest ciasno już „na start”, rozważ przeniesienie modułu do puszki rozgałęźnej lub rozdzielnicy.

Moduły na szynę DIN w rozdzielnicy

Gdy dostęp do puszek jest trudny lub są one płytkie, część modernizacji można przenieść do rozdzielnicy. Moduły na szynę DIN pracują podobnie jak te podtynkowe, ale zamiast upychać je w puszce, montujesz je obok wyłączników nadprądowych.

Zastosowania:

• centralne sterowanie wszystkimi światłami zewnętrznymi,
• sterowanie oświetleniem klatki schodowej lub garażu,
• integracja z systemem alarmowym lub centralą inteligentnego domu.

Przy takim rozwiązaniu przewody sterujące z łączników ściennych mogą dalej dochodzić do rozdzielnicy, a fizyczne przyciski zastąpić można wersjami bezprzewodowymi. Wymaga to jednak dobrej dokumentacji istniejącej instalacji i najczęściej wsparcia elektryka.

Piloty, przyciski bezprzewodowe i czujniki

Ostatnia grupa elementów, które pozwalają uniknąć kucia, to urządzenia bezprzewodowe:

• pilot naścienny – wygląda jak zwykły łącznik, przyklejasz go w dowolnym miejscu, a w środku ma nadajnik zamiast mechanicznego styku,
• przyciski scen – jednym kliknięciem uruchamiasz kilka świateł jednocześnie (np. „film”, „sprzątanie”),
• czujniki ruchu i obecności – wklejane lub przykręcane, zasilane bateryjnie; komunikują się z modułami radiowo,
• czujniki natężenia światła – automatycznie przyciemniają lub wyłączają światło, gdy jest jasno.

Takie elementy świetnie rozwiązują problem „braku przewodów” tam, gdzie logicznie przydałby się łącznik (koniec korytarza, przy łóżku). Zamiast kucia ściany do puszki, montujesz przycisk na taśmę i parujesz go z modułem w puszce istniejącego łącznika.

Co sprawdzić: zasięg i standard komunikacji (Wi-Fi, Zigbee, Z-Wave, Bluetooth, autorskie RF), żywotność baterii oraz możliwość integracji z systemem, który już masz (np. bramka Zigbee, Home Assistant).

Dobór technologii komunikacji – nie tylko Wi-Fi

Przy modernizacji bez kucia liczy się nie tylko rodzaj urządzeń, ale też to, jak się ze sobą komunikują. Najpopularniejsze technologie:

• Wi-Fi – łatwy start, brak dodatkowej bramki, ale przy większej liczbie urządzeń obciążasz sieć; słabszy zasięg za grubymi ścianami,
• Zigbee – potrzebna bramka, za to sieć mesh (urządzenia sieciowe przekazują sygnał dalej), niższe zużycie energii; dobrze skaluje się w mieszkaniach i domach,
• Z-Wave – podobnie jak Zigbee, ale na innych pasmach; często używany w bardziej profesjonalnych instalacjach,
• RF 433/868 MHz – proste piloty i nadajniki, czasem bez dwukierunkowej komunikacji (brak informacji zwrotnej o stanie).

Do prostej modernizacji jednego pokoju wystarczą 1–2 urządzenia Wi-Fi. Jeśli planujesz w przyszłości objąć automatyzacją całe mieszkanie, rozsądniej od razu wybrać Zigbee lub Z-Wave i zainwestować w jedną solidną bramkę.

Co sprawdzić: czy wybrane rozwiązania współpracują ze sobą (ekosystem), z twoim routerem Wi-Fi i z planowanym systemem nadrzędnym (np. Home Assistant, HomeKit, Google Home). Unikniesz później „wysp” urządzeń, którymi steruje się w trzech różnych aplikacjach.

Plan modernizacji krok po kroku – jak ugryźć projekt, żeby się nie pogubić

Krok po kroku: od pierwszego punktu światła do całego mieszkania

Przy modernizacji bez kucia najlepiej zacząć małymi krokami i trzymać się prostego planu.

Krok 1: wybierz jeden reprezentatywny obwód

Zamiast rzucać się na całe mieszkanie, zacznij od jednego miejsca. Dobrze, jeśli:

• masz do niego łatwy dostęp (puszka, rozdzielnica),
• jest często używany – szybko zobaczysz, czy rozwiązanie jest wygodne,
• ma typową konfigurację (np. pojedynczy łącznik schodowy albo zwykły łącznik w salonie).

Na tym obwodzie przetestujesz technologię (moduł, żarówki, łącznik) i sposób sterowania (aplikacja, przyciski, pilot).

Krok 2: spisz wymagania dla każdego pomieszczenia

Prosty „arkusz” na kartce bardzo pomaga poukładać temat. Dla każdego pomieszczenia zapisz:

• jakie są istniejące punkty światła i łączniki,
• co chcesz osiągnąć (ściemnianie, sceny, sterowanie głosowe, harmonogramy),
• czy w puszkach jest miejsce i przewód neutralny (na ile dasz radę to ocenić),
• czy są ograniczenia – np. stara skrzynka bez miejsca na moduły DIN.

To pomoże dobrać technikę: gdzie wystarczą smart żarówki, a gdzie sens ma moduł w puszce lub na szynie DIN.

Krok 3: wybierz „rdzeń” systemu

Na tym etapie zdecyduj, czy wszystko będzie spięte jednym ekosystemem:

• czy korzystasz z jednej bramki (np. Zigbee/Z-Wave) i jednego systemu nadrzędnego,
• czy dopuszczasz mieszankę (np. kilka urządzeń Wi-Fi + bramka Zigbee jako baza).

Im mniej osobnych aplikacji do sterowania, tym wygodniej w codziennym użyciu. Przy okazji łatwiej będzie tworzyć sceny typu „wyjście z domu” czy „nocne światło”.

Krok 4: rozrysuj prosty schemat logiczny

Nie trzeba robić pełnej dokumentacji technicznej, ale przydaje się prosty schemat „kto czym steruje”:

• które moduły sterują jakimi lampami,
• jakie przyciski (przewodowe i bezprzewodowe) są z nimi powiązane,
• jakie sceny/automatyzacje mają być dostępne.

Wystarczy kartka z prostokątami (moduły, lampy) i strzałkami (sterowanie). Dzięki temu unikniesz sytuacji, w której jeden przycisk przypadkiem steruje trzema pomieszczeniami naraz.

Co sprawdzić: czy zaplanowany „rdzeń” (np. bramka Zigbee, Home Assistant, centrala producenta) obsłuży wybraną liczbę urządzeń i czy schemat da się zrealizować przy obecnym okablowaniu (np. brak N, brak miejsca w puszce).

Minimalna ingerencja w ściany – jak planować rozmieszczenie elementów

Skoro celem jest modernizacja bez kucia, sposób rozmieszczenia urządzeń ma kluczowe znaczenie.

Wykorzystanie istniejących puszek i punktów

Zanim kupisz nowe moduły, przyjrzyj się temu, co już jest:

• puszki łączników – idealne miejsce na moduły podtynkowe, jeśli jest miejsce i N,
• puszki rozgałęźne – często schowane pod sufitem, ale oferują więcej przestrzeni,
• rozdzielnica – jeśli ma wolne miejsce na szynie DIN, część automatyki można przenieść tam.

Dobrym trikiem jest przeniesienie „inteligencji” z kilku ciasnych puszek łączników do jednej puszki rozgałęźnej lub rozdzielnicy. Wtedy przy łączniku możesz użyć cienkich przewodów sterujących lub przejść na przyciski bezprzewodowe.

Dodawanie nowych punktów sterowania bez kucia

W miejscach, gdzie przydałby się łącznik, ale nie ma przewodu, sięgnij po:

• przyciski bateryjne naścienne (RF, Zigbee, Z-Wave),
• pilot na stole lub na magnesie przy ramce drzwi,
• czujniki ruchu i obecności, które same wyzwalają sceny.

Po ustawieniu odpowiedniej automatyzacji użytkownik nie odczuje różnicy między „prawdziwym” przewodowym łącznikiem a przyciskiem radiowym. Warunek – musi być pewna komunikacja i dobrze dobrany czas reakcji.

Co sprawdzić: gdzie realnie brakuje łącznika (np. przy łóżku, przy wyjściu na taras) i czy da się tam swobodnie przykleić lub przykręcić przycisk bezprzewodowy; sprawdź też, czy w tych miejscach nie ma martwych stref zasięgu.

Typowe scenariusze modernizacji – przykłady krok po kroku

Scenariusz 1: stary żyrandol w salonie, jeden łącznik, brak N w puszce

Załóżmy, że w salonie masz żyrandol, pojedynczy łącznik przy drzwiach i tylko przewód fazowy z powrotem do lampy (bez N w puszce).

Krok po kroku:

1. krok 1: wybierz technikę – przy braku N i chęci uniknięcia kucia najprościej użyć smart żarówek lub modułu w puszce przy lampie,
2. krok 2: zdecyduj, czy potrzebne jest ściemnianie i zmiana barwy – jeśli tak, zestaw smart żarówki + stałe zasilanie będzie wygodny,
3. krok 3: ustaw łącznik ścienny w pozycji „ON” i przedłuż ten stan – można go zastąpić zaślepką z ukrytym przyciskiem bezprzewodowym,
4. krok 4: wkręć smart żarówki, sparuj je z aplikacją lub bramką, skonfiguruj sceny (np. „oglądanie filmu” – ciepłe, przygaszone światło),
5. krok 5: zamontuj przy drzwiach przycisk bezprzewodowy, który jednym kliknięciem wyłącza/załącza scenę „salon”,
6. krok 6: przetestuj opóźnienia i zachowanie przy zaniku zasilania (czy żarówki wracają do poprzedniego stanu czy świecą 100%).

Takie rozwiązanie omija problem braku N, a nadal oferuje wygodne, lokalne sterowanie bez kucia.

Co sprawdzić: czy żarówki smart działają poprawnie w istniejącej oprawie (rozmiar, chłodzenie), i czy nikt domyślnie nie wyłącza łącznika ściennego „z przyzwyczajenia” – w razie potrzeby wymień go na zaślepkę z przyciskiem radiowym.

Scenariusz 2: korytarz z układem schodowym (dwa łączniki), potrzeba automatyki

Masz długi korytarz lub klatkę schodową, dwie puszki z łącznikami schodowymi i klasyczną żarówkę/LED w oprawie.

Krok po kroku:

1. krok 1: zidentyfikuj, gdzie jest zasilanie i przewód do lampy – zazwyczaj w jednej z puszek lub w puszce rozgałęźnej,
2. krok 2: wybierz moduł przekaźnikowy z obsługą układu schodowego (wejścia S1/S2 na dwa przyciski),
3. krok 3: zamontuj moduł w puszce, w której zbiegają się przewody do lampy, lub w puszce rozgałęźnej,
4. krok 4: przełącz klasyczne łączniki schodowe na tryb „przycisk dzwonkowy” (jeśli zastosujesz nowe mechanizmy) albo wykorzystaj stare tylko jako wejście sterujące zgodnie ze schematem producenta,
5. krok 5: dodaj czujnik ruchu bezprzewodowy na początku korytarza i drugi na końcu, sparuj je z modułem,
6. krok 6: ustaw logikę: ruch – włącz światło na X minut; ręczne wciśnięcie przycisku – nadpisuje automat (np. stałe świecenie do ręcznego wyłączenia).

Dzięki temu zachowujesz dwa „fizyczne” punkty sterowania, a dołożone czujniki rozwiązują problem zapominania o wyłączaniu światła.

Co sprawdzić: czy wybrany moduł radzi sobie z mocą i typem źródła światła, oraz czy w puszkach schodowych jest wystarczająco dużo miejsca na bezpieczne upakowanie przewodów z modułem.

Scenariusz 3: dom jednorodzinny – światła zewnętrzne bez kucia elewacji

Na zewnątrz domu często nie ma dostępu do puszek, a elewacja jest świeżo wykończona. Zmiana okablowania odpada.

Krok po kroku:

1. krok 1: znajdź w rozdzielnicy obwody zasilające lampy zewnętrzne (ogród, podjazd, taras),
2. krok 2: zamontuj w rozdzielnicy moduł przekaźnikowy na szynę DIN dla każdego z tych obwodów lub moduł wielokanałowy,
3. krok 3: podłącz wejścia sterujące modułu do istniejących łączników (jeśli dochodzą do rozdzielnicy) lub zastąp łączniki przy drzwiach przyciskami bezprzewodowymi,
4. krok 4: dodaj czujniki zmierzchu lub wykorzystaj wbudowaną funkcję „wschód/zachód słońca” w systemie nadrzędnym,
5. krok 5: skonfiguruj harmonogramy – np. światło przy wejściu od zmierzchu do 23:00, reszta ogrodu tylko po wykryciu ruchu,
6. krok 6: przetestuj ręczne sterowanie z przycisków i z aplikacji – upewnij się, że tryb automatyczny nie blokuje ręcznego włączenia.

Taki układ pozwala sterować oświetleniem zewnętrznym centralnie, bez naruszania elewacji i bez wymiany opraw.

Co sprawdzić: miejsce w rozdzielnicy (czy zmieszczą się moduły), stopień ochrony i ewentualne wymagania producenta modułów dotyczące temperatury pracy (rozdzielnice w nieogrzewanych garażach potrafią się wychładzać).

Integracja z istniejącymi nawykami domowników

Modernizacja techniczna to jedno, ale równie ważne jest dopasowanie sterowania do przyzwyczajeń mieszkańców.

Łączniki nadal muszą działać „jak zawsze”

Najczęstszy błąd to zrobienie systemu, który działa świetnie w aplikacji, ale na ścianie „psuje” intuicję. Dlatego:

• każdy fizyczny łącznik powinien włączać/wyłączać światło nawet przy awarii Wi-Fi lub bramki,
• jeśli zastępujesz klasyczne łączniki przyciskami bezprzewodowymi, ustaw takie same ikony i położenie (góra – włącz, dół – wyłącz),
• unika się sytuacji, w której wyłączenie światła wymaga wejścia w aplikację.

Dobrym podejściem jest traktowanie aplikacji i automatyzacji jako „dodatku”, a nie podstawowego sposobu sterowania.

Sceny i automatyzacje zamiast zbyt wielu przycisków

Zamiast dodawać pięć nowych łączników, lepiej stworzyć 2–3 sensowne sceny:

• „wejście do domu” – zapala korytarz i kuchnię,
• „film” – przyciemnia salon, wyłącza światło górne, zostawia kinkiety,
• „noc” – wyłącza prawie wszystko, zostawiając delikatne podświetlenie komunikacyjne.

Sceny można przypisać do przycisków wielofunkcyjnych (krótkie naciśnięcie, długie, podwójne kliknięcie) lub do konkretnych godzin/detekcji ruchu. Domownicy szybko się do tego przyzwyczajają, o ile logika jest prosta i przewidywalna.

Co sprawdzić: czy każdy ważny punkt światła da się obsłużyć bez telefonu, oraz czy sceny nie wywołują „niespodziewanych” zachowań (np. wyłączanie światła komuś w pokoju, gdy inny domownik uruchomi scenę ogólną).

Testowanie, poprawki i rozbudowa systemu

Nawet dobrze zaplanowana modernizacja wymaga dopracowania po pierwszych tygodniach użytkowania.

Testy funkcjonalne po każdym etapie

Po dodaniu każdego modułu/łącznika zrób krótki test:

• czy działa lokalne sterowanie (łącznik),
• czy działa zdalne sterowanie (aplikacja, pilot),
• czy po zaniku zasilania stan lamp jest sensowny (nie zapala się nagle wszystko na 100%),
• czy nie ma migotania, buczenia ściemniaczy, przegrzewania puszek.

Jeśli coś jest nie tak, łatwiej cofnąć się o jeden krok niż szukać błędu po zamontowaniu dziesięciu urządzeń.

Dostosowanie automatyzacji do realnego użycia

Po kilku tygodniach użytkowania:

• sprawdź logi (jeśli system je prowadzi) – kiedy światła się włączają, ile razy, co wyzwala sceny,
• zapisz uwagi domowników: co jest wygodne, a co irytuje (zbyt szybkie gaszenie, za długie opóźnienia),
• wprowadź poprawki – zmiana czasów, godzin, warunków dodatkowych (np. czujnik ruchu działa tylko, jeśli jest ciemno).

Często wystarczy jedna-dwie korekty, aby system przestał przeszkadzać, a zaczął realnie pomagać.

Najczęściej zadawane pytania (FAQ)

Jak zmodernizować starą instalację oświetleniową bez kucia ścian?

Krok 1: oceń stan instalacji – zajrzyj do rozdzielnicy, kilku puszek łączników i opraw oświetleniowych. Sprawdź, z jakich przewodów jest wykonana instalacja, czy są „eski”, różnicówka, przewód neutralny w puszkach oraz ile jest w nich miejsca.

Krok 2: ustal cele w każdym pomieszczeniu – gdzie chcesz mieć ściemnianie, sterowanie z kilku miejsc, automatyzacje i zdalny dostęp. Krok 3: dobierz rozwiązania typu retrofit: smart moduły podtynkowe, inteligentne włączniki, smart żarówki/taśmy LED, ewentualnie moduły na szynę DIN w rozdzielnicy.

Co sprawdzić: czy wybrane urządzenia pasują do głębokości puszek, nie przekraczają obciążalności obwodu i czy ich montaż nie wymaga prowadzenia nowych przewodów.

Czy da się założyć smart oświetlenie w bloku z lat 70. bez przewodu neutralnego?

W wielu mieszkaniach z wielkiej płyty w puszce łącznika jest tylko faza i przewód powrotny do lampy, bez N. To ogranicza montaż klasycznych modułów podtynkowych, ale nie zamyka tematu smart oświetlenia. Można zastosować m.in. smart żarówki, inteligentne oprawy, moduły montowane przy lampie albo specjalne łączniki działające bez przewodu neutralnego (trzeba dobrać je bardzo świadomie pod LED).

Praktyczny schemat: krok 1 – zidentyfikuj, gdzie naprawdę nie ma N w puszce; krok 2 – tam stawiaj na smart źródła światła i sterowanie bezprzewodowe, krok 3 – tam, gdzie neutralny jest dostępny (np. w puszce rozgałęźnej, przy lampie, w rozdzielnicy), możesz zamontować klasyczne moduły.

Co sprawdzić: czy producent modułu dopuszcza pracę bez N, jakie min. obciążenie LED jest wymagane oraz czy nie występuje migotanie żarówek po montażu.

Kiedy przy modernizacji oświetlenia smart muszę wezwać elektryka?

Elektryk z uprawnieniami jest konieczny, gdy instalacja jest aluminiowa i widać ślady przegrzań, brakuje opisów obwodów w rozdzielnicy, planujesz montaż modułów w rozdzielnicy obejmujących kilka obwodów lub masz układ TN-C i chcesz montować nowe urządzenia klasy I (z uziemieniem).

Warto go też wezwać, jeśli „wybija” zabezpieczenia przy włączeniu kilku świateł naraz, żarówki często się przepalają, LED-y migoczą albo widzisz skrętki bez złączek i inne prowizorki. W takich przypadkach najpierw trzeba doprowadzić instalację do stanu zgodnego z normami, dopiero później dodawać rozwiązania smart.

Co sprawdzić: czy jesteś w stanie bezpiecznie wyłączyć i zweryfikować zasilanie, czy rozumiesz układ przewodów oraz czy jakakolwiek planowana zmiana dotyka więcej niż jednego obwodu naraz.

Jakie smart moduły wybrać do starej instalacji oświetleniowej?

Dobór modułu zaczyna się od instalacji. Krok 1: sprawdź, czy w puszce jest przewód neutralny i ile masz miejsca (głębokość, ilość przewodów). Krok 2: sprawdź typ obwodu – pojedynczy łącznik, schodowy, krzyżowy, kilka obwodów w jednej puszce. Krok 3: dopiero pod to dobieraj moduł: podtynkowy, inteligentny włącznik zamiast klasycznego, moduł na szynę DIN lub smart źródła światła.

W starszych instalacjach bez N w puszce częściej sprawdzają się: smart żarówki, taśmy LED z własnym zasilaczem sterowanym z gniazdka, moduły w oprawie lub rozdzielnicy. W nowszych instalacjach z neutralnym w puszkach wybór jest szerszy – praktycznie każdy popularny moduł podtynkowy lub włącznik smart.

Co sprawdzić: maksymalne obciążenie modułu (szczególnie przy kilku oprawach na jednym obwodzie), kompatybilność z LED i wymagany sposób podłączenia w układach schodowych/krzyżowych.

Czy mogę ściemniać stare LED-y po dodaniu smart modułu, bez wymiany żarówek?

Tylko wtedy, gdy używasz żarówek LED ściemnialnych (oznaczonych „dimmable”) oraz modułu, który obsługuje ściemnianie i jest do nich przystosowany. Zwykłe LED-y nieszczególnie lubią ściemniacze – mogą mrugać, buczeć albo szybko się uszkodzić. W mieszkaniach po „partyzanckich” przeróbkach zdarza się też, że obwód jest obciążony nietypowo i moduł ściemniający nie działa stabilnie.

Bezpieczny schemat: krok 1 – sprawdź oznaczenia na żarówkach i w instrukcji modułu, krok 2 – zacznij od jednego obwodu i przetestuj działanie w całym zakresie jasności, krok 3 – dopiero potem powiel to rozwiązanie w kolejnych pomieszczeniach.

Co sprawdzić: czy przy minimalnym i maksymalnym ściemnieniu nie pojawia się migotanie, przegrzewanie modułu ani samoczynne wyłączanie zabezpieczeń.

Jak poprawnie zacząć planowanie modernizacji oświetlenia w całym mieszkaniu?

Najprościej podejść do tego jak do małego „audytu”. Krok 1: przygotuj szkic mieszkania i rozpisz, które światła są na jakim obwodzie, gdzie są łączniki pojedyncze, a gdzie schodowe/krzyżowe. Krok 2: w każdym pomieszczeniu wypisz potrzeby: ściemnianie, sterowanie z kilku miejsc, sceny świetlne, sterowanie zdalne, automatyzacje (zmierzch, obecność).

Krok 3: zbierz materiał techniczny – zdjęcia rozdzielnicy, zdjęcia wnętrza 2–3 puszek łączników, przykładowych opraw. Na tej podstawie da się zdecydować, gdzie wystarczą smart żarówki i bezprzewodowe przyciski, a gdzie opłaca się montować moduły podtynkowe lub w rozdzielnicy.

Co sprawdzić: czy masz pełną mapę obwodów, jasną listę funkcji smart „must have” i „nice to have” oraz orientację, gdzie faktycznie jest przewód neutralny i wystarczająco głębokie puszki.

Czego nie da się zrobić przy modernizacji oświetlenia bez kucia ścian?

Bez kucia ścian nie dołożysz nowych przewodów między rozdzielnicą a pomieszczeniami ani nie zmienisz układu sieci z TN-C na TN-S. Nie przeniesiesz też punktów świetlnych w inne miejsca czy nie rozdzielisz jednego obwodu na kilka niezależnych linii – do tego potrzebne jest nowe okablowanie.

W praktyce oznacza to, że pracujesz na tym, co już jest: istniejących obwodach, puszkach i punktach świetlnych. Możesz dodać moduły podtynkowe, wymienić łączniki na smart, założyć smart żarówki, moduły na szynie DIN i piloty/przyciski bezprzewodowe – ale bez „dociągania” nowych kabli.
