Formalne i fizyczne powody dyskwalifikacji przekroju 1 mm² w obwodach gniazdowych
Wybór przekroju przewodów w domowej instalacji elektrycznej nie jest kwestią swobodnej interpretacji instalatora, lecz wynikiem rygorystycznych analiz inżynieryjnych, które zostały skodyfikowane w przepisach. Próba zastosowania przewodu o przekroju 1 mm² do zasilania gniazd wtykowych 230V to błąd, który narusza zarówno obowiązujące prawo budowlane, jak i podstawowe zasady fizyki zjawisk cieplnych. Minimalny przekrój przewodu gniazda miedzianego został precyzyjnie określony, aby zagwarantować bezpieczeństwo pożarowe, niezawodność zasilania oraz odpowiednią wytrzymałość mechaniczną infrastruktury ukrytej w ścianach na dziesiątki lat.
Wymagania normy PN-HD 60364-5-52 oraz rozporządzenia w sprawie warunków technicznych
Podstawowym dokumentem odniesienia dla projektantów i wykonawców instalacji elektrycznych jest wieloarkuszowa norma PN-HD 60364. W arkuszu 5-52, dotyczącym doboru i montażu oprzewodowania, znajduje się kluczowa tabela określająca minimalne dopuszczalne przekroje przewodów. Zgodnie z jej wytycznymi, dla obwodów odbiorczych (zarówno oświetleniowych, jak i gniazdowych) realizowanych za pomocą przewodów miedzianych, absolutne minimum wynosi 1,5 mm². Przekrój 1 mm² został całkowicie wykluczony z zastosowań w obwodach zasilających stałe gniazda wtykowe w instalacjach ułożonych na stałe.
Te wymagania normalizacyjne mają swoje bezpośrednie przełożenie na prawo krajowe. Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, nakłada obowiązek projektowania i wykonywania instalacji w sposób zapewniający bezpieczeństwo użytkowania. Warunki techniczne budynków instalacja elektryczna traktują jako spójny system, który musi przejść procedurę odbioru. Zastosowanie przewodu 1 mm2 do gniazdka powoduje, że instalacja automatycznie nie spełnia wymagań normy, co stanowi podstawę do odmowy podpisania protokołu przez uprawnionego pomiarowca.
Mechaniczna wytrzymałość żył a ryzyko uszkodzeń pod osprzętem
Oprócz kwestii czysto elektrycznych, norma bierze pod uwagę realia pracy instalatora i późniejszą eksploatację gniazd. Miedź o przekroju 1 mm² jest niezwykle wiotka i podatna na uszkodzenia mechaniczne. Podczas układania przewodów w bruzdach, przeciągania ich przez peszle ochronne, a zwłaszcza podczas zarabiania w ciasnych puszkach instalacyjnych, cienka żyła drutu poddawana jest znacznym naprężeniom zginającym i rozciągającym.

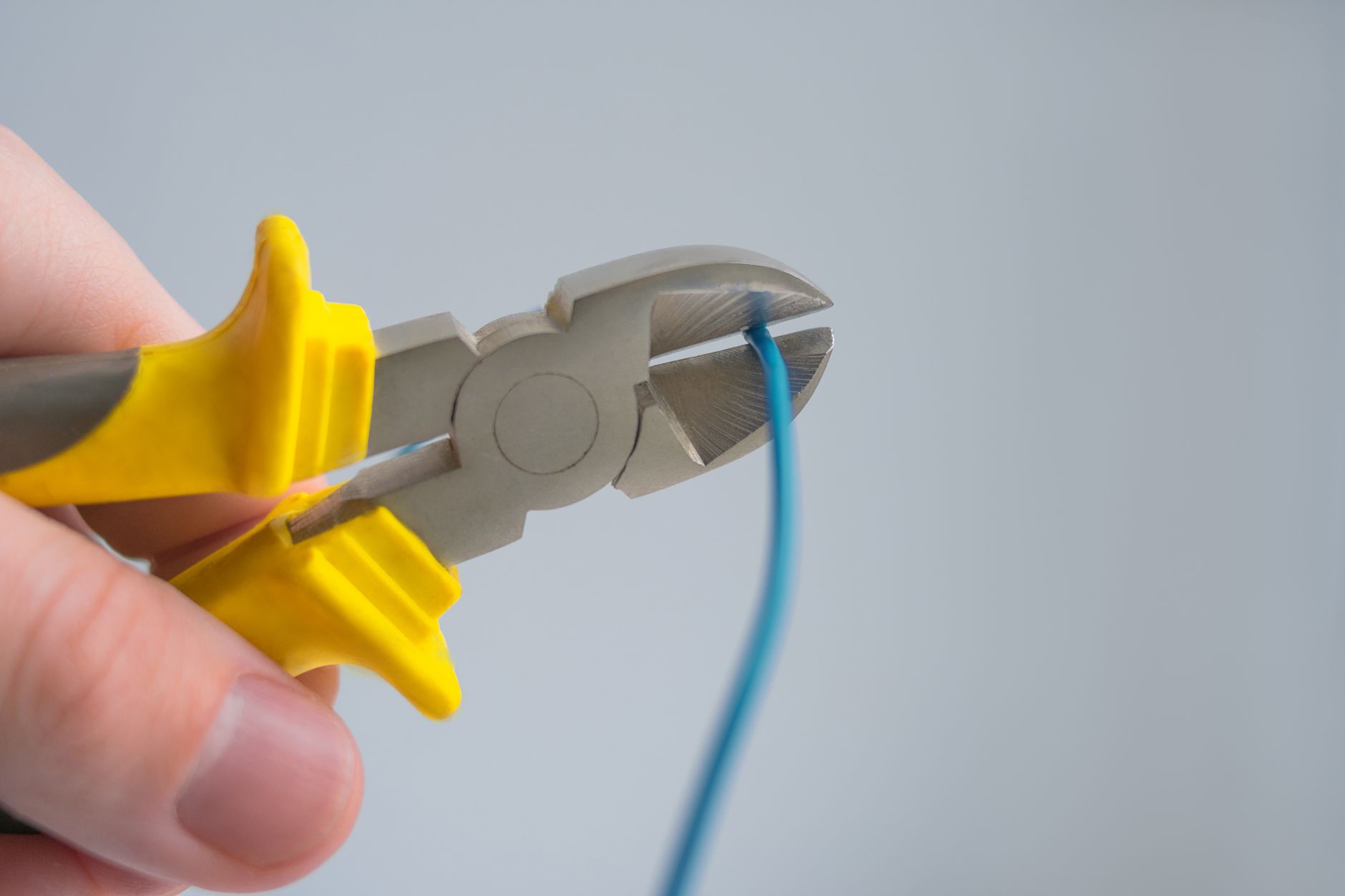

Montaż osprzętu gniazdowego wymaga upchnięcia rezerwy przewodu wewnątrz puszki podtynkowej. Żyła 1 mm² poddana kilkukrotnemu wygięciu pod ostrym kątem ma tendencję do mikropęknięć w strukturze materiału. Co więcej, podczas odizolowywania cienkiego przewodu łatwo o przypadkowe nacięcie miedzi nożem monterskim lub szczypcami. Takie osłabienie przekroju w miejscu zacisku śrubowego gniazda prowadzi do drastycznego wzrostu rezystancji stykowej. W efekcie powstaje lokalny punkt grzejny, który pod obciążeniem może stopić obudowę gniazda, a nawet zainicjować pożar wewnątrz ściany.
K
rytyczny wzrost temperatury i obciążalność prądowa długotrwała
Fizyka przepływu prądu jest bezlitosna dla zbyt cienkich przewodów. Zgodnie z prawem Joule’a-Lenza, ilość wydzielanego ciepła jest wprost proporcjonalna do rezystancji przewodnika oraz kwadratu natężenia prądu. Przewód o przekroju 1 mm² charakteryzuje się stosunkowo wysoką rezystancją własną. W przypadku podłączenia do gniazda typowego urządzenia o dużej mocy, takiego jak odkurzacz, żelazko czy farelka (pobierających prąd rzędu 10-16 A), w cienkiej żyle miedzianej dochodzi do błyskawicznego, nadmiernego przyrostu temperatury.
Standardowe zabezpieczenie nadprądowe gniazd ogólnego przeznaczenia to wyłącznik instalacyjny o prądzie znamionowym 16 A. Obciążalność prądowa długotrwała przewodu 1 mm² ułożonego podtynkowo jest drastycznie niższa niż ta wartość. Oznacza to, że zanim wyłącznik nadprądowy 16 A zareaguje na przeciążenie, izolacja przewodu 1 mm² zdąży się przegrzać, stopić, a w skrajnym przypadku doprowadzić do zapłonu otaczających materiałów. Z tego powodu fizyczna granica bezpieczeństwa została przesunięta wyżej.
Zestawienie wariantów okablowania dla obwodów gniazd ogólnego przeznaczenia
Skoro przepisy i prawa fizyki eliminują przewód 1 mm², instalator i projektant stają przed wyborem zgodnych z normą alternatyw. W praktyce domowych instalacji elektrycznych, dla obwodów gniazd wtykowych 230V rozpatruje się dwa główne warianty przekrojów przewodów miedzianych (Cu): 1,5 mm² oraz 2,5 mm².
Aby ułatwić zrozumienie różnic między tymi rozwiązaniami, poniższa tabela zestawia ich podstawowe parametry robocze w typowych warunkach domowych (ułożenie podtynkowe, instalacja jednofazowa).
| Parametr porównawczy | Wariant A: Przewód 3×1,5 mm² | Wariant B: Przewód 3×2,5 mm² |
|---|---|---|
| Zgodność z normą dla gniazd | Tak (wymaga odpowiedniego zabezpieczenia) | Tak (złoty standard branżowy) |
| Typowe dopasowane zabezpieczenie | B10 A lub B13 A (zależnie od warunków) | B16 A |
| Maksymalna moc obwodu (w przybliżeniu) | ok. 2,3 kW – 2,9 kW | ok. 3,6 kW |
| Sztywność i trudność montażu | Niska (przewód wysoce elastyczny) | Średnia/Wysoka (wymaga starannego układania w puszkach) |
Bilans zysków i strat: 1,5 mm² czy 2,5 mm² w typowym pokoju mieszkalnym?
Każdy z dopuszczalnych wariantów ma swoje mocne i słabe strony, które należy wziąć pod uwagę podczas planowania instalacji w konkretnym pomieszczeniu.
Zalety i wady przewodu 1,5 mm² w obwodach gniazdowych
Zastosowanie przekroju 1,5 mm² do zasilania gniazd jest formalnie legalne, pod warunkiem rygorystycznego ograniczenia prądu zabezpieczenia. Głównym plusem tego rozwiązania jest wygoda instalatora. Cieńszy przewód łatwiej się układa, wygina i upycha w płytkich puszkach instalacyjnych. Mniejsza średnica oznacza również minimalnie niższe koszty zakupu materiału.
Minusy są jednak znaczące. Zastosowanie wyłącznika nadprądowego 10 A lub 13 A mocno ogranicza całkowitą moc urządzeń, które możemy jednocześnie podłączyć do całego obwodu. Podłączenie nowoczesnego żelazka parowego (często ponad 2,5 kW) do takiego gniazda może skutkować natychmiastowym wyrzuceniem „korka”. Jest to wariant bardzo mało odporny na zmieniające się w przyszłości potrzeby domowników.
Zalety i wady przewodu 2,5 mm² w obwodach gniazdowych
Użycie przewodu 2,5 mm² to powszechnie przyjęta praktyka. Największym plusem jest pełna elastyczność użytkowa. Taki przekrój pozwala na bezpieczne zastosowanie zabezpieczenia 16 A, co przekłada się na możliwość obciążenia obwodu mocą do około 3680 W. Daje to gwarancję, że instalacja poradzi sobie z podłączeniem odkurzacza roboczego, grzejnika elektrycznego czy wydajnej suszarki do włosów. Dodatkowo grubsza żyła to mniejsze spadki napięcia na długich dystansach.
Do minusów należy zaliczyć trudniejszy montaż. Trzy żyły o przekroju 2,5 mm² potrafią zająć sporo miejsca w puszce fi 60, zwłaszcza jeśli łączymy gniazda w systemie kaskadowym (przelotowym). Przewód jest sztywniejszy, co wymaga od elektryka większej precyzji i używania głębokich puszek podtynkowych, aby osprzęt nie odstawał od ściany.
Kluczowe kryteria techniczne decydujące o wyborze przekroju
Decyzja o tym, który z dwóch wariantów zostanie użyty, nie powinna opierać się na zgadywaniu. Inżynier lub doświadczony instalator bierze pod uwagę konkretne parametry:
- Prognozowane maksymalne obciążenie: Jeśli z góry wiadomo, że w danym miejscu podłączone będą urządzenia grzewcze, duże AGD czy elektronarzędzia, jedynym słusznym wyborem jest przekrój większy, zdolny przenieść prąd 16 A.
- Długość obwodu elektrycznego: Przewody stawiają opór, który rośnie wraz z ich długością. Przy rozległych instalacjach (np. gniazdo oddalone o 30 metrów od rozdzielnicy), zastosowanie przekroju 1,5 mm² może spowodować spadek napięcia przekraczający dopuszczalne normy. Grubszy przewód stabilizuje parametry zasilania.
- Sposób ułożenia przewodu i warunki chłodzenia: Przewód zamurowany w tynku bezpośrednio na ścianie z cegły chłodzi się lepiej niż ten puszczony w peszlu przez grubą warstwę wełny mineralnej na poddaszu. Gorsze warunki odprowadzania ciepła wymuszają zmniejszenie prądu zabezpieczenia
, co przy przekroju 1,5 mm² może oznaczać konieczność zastosowania wyłącznika nadprądowego o wartości zaledwie 10 A, czyniąc obwód gniazdowy mało użytecznym. W takich sytuacjach 2,5 mm² stanowi niezbędny bufor bezpieczeństwa.
Scenariusze instalacyjne: kiedy który wariant ma techniczne uzasadnienie?
Teoretyczne rozważania warto przełożyć na konkretne sytuacje z placu budowy. Wybór między dopuszczalnymi wariantami okablowania zależy od przeznaczenia danego punktu poboru energii oraz przewidywanych nawyków domowników.
Wariant A: Obwody gniazdowe 1,5 mm² (Zabezpieczenie max. 10–13 A)
Ten scenariusz ma sens techniczny niemal wyłącznie w przypadku obwodów dedykowanych o z góry znanym, stałym i niewielkim obciążeniu. Sprawdzi się dla pojedynczego gniazda zasilającego centralę alarmową, router Wi-Fi, przełącznik sieciowy w szafce teletechnicznej czy sterownik pieca. W takich sytuacjach pobór mocy rzadko przekracza kilkadziesiąt watów, a cieńszy przewód ułatwia manewrowanie w ciasnych przestrzeniach. Teoretycznie można by go zastosować do gniazd przy szafkach nocnych w sypialni (przeznaczonych tylko do ładowarek), jednak wymaga to ogromnej dyscypliny – wystarczy, że ktoś podłączy tam w sezonie zimowym termowentylator, aby przeciążyć obwód.
Wariant B: Obwody gniazdowe 2,5 mm² (Zabezpieczenie 16 A)
To rozwiązanie jest absolutnie bezdyskusyjne w przypadku wszystkich gniazd ogólnego przeznaczenia oraz pomieszczeń o dużym zapotrzebowaniu na moc. Scenariusz ten jest technologicznym obowiązkiem w kuchni (gdzie pracują czajnik, mikrofala, zmywarka), łazience (suszarka do włosów, pralka) oraz w salonie i garażu. Ze względu na fakt, że układ mebli i funkcja pomieszczeń często zmieniają się na przestrzeni lat, wariant ten gwarantuje, że instalacja sprosta nowym wymaganiom bez ryzyka ciągłego „wyrzucania korków” czy niebezpiecznego nagrzewania się ścian.
Rekomendacja projektowa i wykonawcza dla domowych obwodów 230V
Choć normy dopuszczają wykonanie obwodu gniazdowego przewodem o przekroju 1,5 mm² (przy odpowiednim obniżeniu parametrów zabezpieczenia), z inżynieryjnego i praktycznego punktu widzenia jest to rozwiązanie przestarzałe i obarczone ryzykiem błędu użytkowego. Przeciętny domownik nie analizuje, jakim przewodem poprowadzono zasilanie w ścianie – widząc standardowe gniazdko, zakłada, że może do niego podłączyć dowolne domowe urządzenie.
Aby uniknąć problemów w przyszłości, ostateczny wybór wariantów powinien wyglądać następująco:
- Dla wszystkich gniazd wtykowych 230V ogólnego przeznaczenia wybieraj wyłącznie wariant 3×2,5 mm² z zabezpieczeniem wyłącznikiem instalacyjnym B16. To złoty standard zapewniający maksymalną funkcjonalność.
- Przekrój 1,5 mm² zarezerwuj całkowicie dla obwodów oświetleniowych (gdzie technologia LED drastycznie obniżyła obciążenia) oraz dla instalacji włączników światła.
- Aby zniwelować trudności montażowe związane z układaniem grubszego przewodu 2,5 mm², na etapie prac budowlanych bezwzględnie stosuj pogłębiane (lub kieszeniowe) puszki instalacyjne. Zapewnią one odpowiednią przestrzeń na swobodne ułożenie sztywnych żył bez ryzyka ich mikrouszkodzeń przy dokręcaniu osprzętu.
Różnica w cenie zakupu między przewodem 1,5 mm² a 2,5 mm² w skali budowy całego domu lub generalnego remontu jest marginalna. Z kolei koszty, kucie ścian i nerwy związane z koniecznością modernizacji „zbyt słabej” instalacji są potężne. Dlatego przy gniazdach 230V nie warto balansować na dolnej granicy normy – wybór większego przekroju to inwestycja w wieloletni spokój i pełne bezpieczeństwo.
